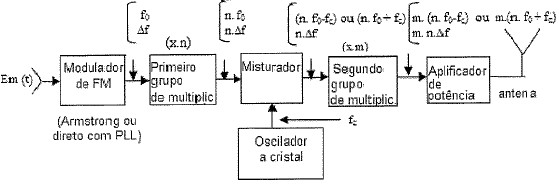

Observe o diagrama em blocos abaixo.

Calcule o desvio máximo de frequência, do sinal na antena de um transmissor heterodino de FM de acordo o diagrama apresentado, usando um modulador PLL com a frequência de portadora de 860 KHz e desvio máximo de frequência de 520 Hz. Os dois grupos de multiplicadores são de 12 vezes cada um e a portadora final na antena tem que ser de 100 MHz.

Calcule o valor da intensidade do tráfego, em Erlang (Erl), originado por 100 assinantes, em que cada um apresenta uma intensidade de ocupação de 2 chamadas/hora, e as chamadas têm duração média de 180 segundos (s).

Calcule o índice de modulação de uma portadora e₀(t) = 100.cos2n.10⁸t, que é modulada em FM por uma cossenóide de 1KHz e 40 Vpp em um circuito, cuja constante de modulação em frequência (K_t) é igual a 10.\( \pi \) rd/Vs e, em seguida, assinale a opção correta,

O processo que consiste em se alterar uma característica da onda portadora, proporcionalmente ao sinal modulante, denomina-se

Uma fibra óptica possui um índice de refração de 1,33. Um reflectômetro óptico de domínio de tempo (OTDR) está a 1,2 km de um ponto de quebra na fibra. Calcule o tempo necessário para o OTDR detectar a reflexão no ponto de quebra e assinale a opção correta.

A relação entre as amplitudes do sinal modulante e da portadora denomina-se

Em função da faixa de frequência a ser transmitida pode-se dividir os tipos de propagação em três grandes grupos de ondas. Quais são elas?

Considerando que, o ganho de potência comum G de um dado circuito é definido como a razão da potência de saída P2 pela potência de entrada P1, ou seja, G = P2/P1, e que o ganho de potência em decibel é dado pela relação G_dB = 10 log G, qual o ganho de potência, em decibéis, quando o ganho de potência comum for 100?

Dez sinais cossenoidais, com frequência variando de 1 KHz a 4KHz, serão amostrados por um processo TDM (Multiplexação por Divisão do Tempo). Deseja-se, na recepção, uma banda de guarda de 10 KHz para demodular cada um dos canais. Em que faixa de frequências deve se situar a frequência mínima da amostragem?

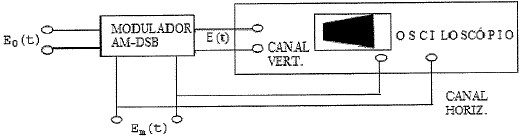

Foi montado no laboratório um experimento, cujo diagrama de blocos das conexões elétricas é apresentado conforme a seguir, onde: Eo(t) é um sinal a ser modulado, Em(t) o sinal modulante.

As formas de onda decorrentes da medição executada com o auxílio de um osciloscópio, apresentaram a envoltória, cuja composição dos eixos é apresentada abaixo.

Assinale a opção que indica o valor do índice de modulação do sinal modulado
