Observe o circuito da Figura 1. Trata-se do diagrama esquemático do indicador de sete segmentos da Figura 2.

Que terminais deverão ser aterrados na Figura 1, para obter o dígito 7 no indicador de sete segmentos da Figura 2?

Uma onda eletromagnética se propaga no vácuo à velocidade da luz. Sabendo-se que o comprimento da onda é de 2 metros, em que faixa de frequências ela se propaga?

Observe a figura a seguir.

Flip-flop tipo D

O flip-flop tipo D acima é obtido a partir de um flip-flop

Uma portadora cossenoidal de 90 MHz e 90 V_PP é modulada em frequência por um tom cossenoidal de 5 KHz e 10 V_PP' num circuito cuja constante de modulação FM é 16!$ π !$.10³ rd/V.s . Nessas condições, qual o desvio máximo de frequência do sinal modulado?

Observe o bloco a seguir.

Assinale a opção que descreve o funcionamento do Multiplex acima.

Observe a figura a seguir.

Lâmpada de filamento

Qual é a potência, em watt, que a lâmpada do circuito acima consome?

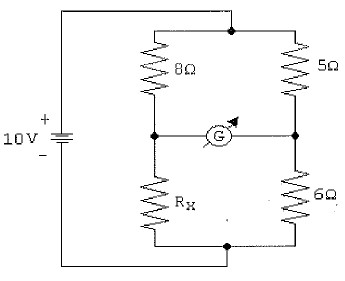

Observe o circuito a seguir.

A ponte de Wheatstone apresentada na figura acima é utilizada para medir a resistência R_x. Sabendo-se que a ponte está perfeitamente equilibrada, qual o valor de R_x?

Qual a ação que se realiza ao aferir um instrumento de medida elétrica?

Analise a expressão a seguir.

S = (A+B+C).(!$ \overline{A} !$+!$ \overline{B} !$+C)

Como ficará a expressão booleana acima, após a simplificação?

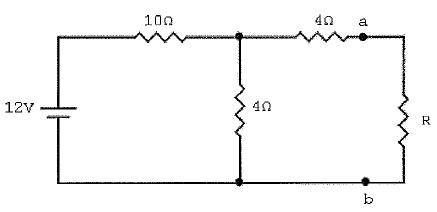

Observe o circuito a seguir.

A corrente e a resistência R do circuito equivalente de entre os pontos a e b são, respectivamente:
