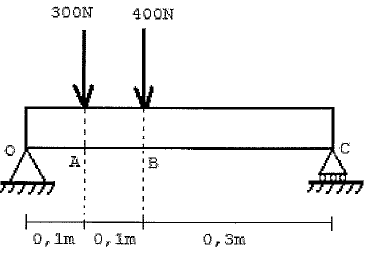

Analise a figura a seguir.

A figura acima mostra uma viga OC, com 0,5 m de comprimento, carregada pelas forças de 300 N, em A, e 400 N, em B. As reações R₁ e R₂ , nos apoios "0 " e "c" , são, respectivamente:

Em relação a mancais de rolamento, é INCORRETO afirmar que:

Considere um motor de combustão interna de 4 cilindros, 2 válvulas por cilindro, com um curso do pistão de 0,5 dm e diâmetro interno da camisa do cilindro de 0,5 dm. Qual é o valor aproximado da cilindrada total deste motor?

Em relação às deformações plásticas e elásticas, assinale a opção correta.

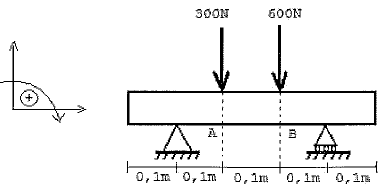

Analise a figura a seguir.

De acordo com a figura acima, determine a intensidade do maior momento fletor que atua na barra, e assinale a opção correta.

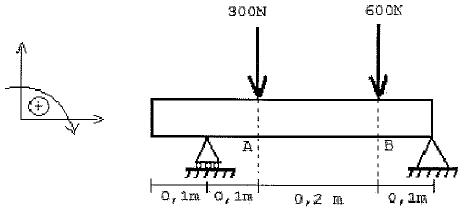

Analise a figura a seguir.

De acordo com a figura acima, determine o esforço cortante entre os pontos A e B da barra, e assinale a opção correta.

Analise a figura a seguir.

Considere a barra da figura acima, de seção reta quadrada, com 50 mm de lado (a) e comprimento (1) 1000 mm. Esta barra é submetida a um esforço de tração total de 10,5 KN. Determine, respectivamente, a tensão normal, e o alongamento que esta barra sofre por ação deste esforço, e assinale a opção correta.

Dados: E_aço = 210MPa

Em peças e conjuntos de máquinas que estão sujeitos a variações das cargas aplicadas ocorre comumente o aparecimento de flutuações nas tensões originais. Tais tensões podem adquirir um tal valor que, ainda que inferior à resistência estática do material, pode levar à sua ruptura, desde que a aplicação das tensões seja repetida inúmeras vezes. Como se denomina esse tipo de falha?

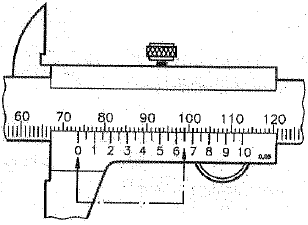

Analise a figura a seguir.

Sabendo-se que a figura acima representa um paquímetro com resolução de 0,05 mm, assinale a opção que apresenta a correta leitura de sua medida.

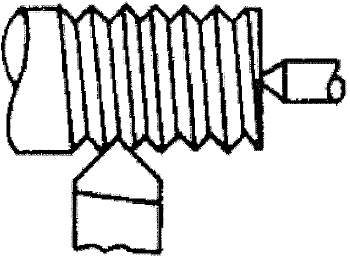

Observe a figura a seguir.

A figura acima representa esquematicamente que tipo de operação de torneamento?
