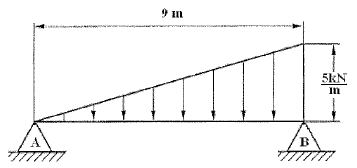

Observe a figura a seguir.

Assinale a opção que apresenta os módulos das componentes verticais das reações nos apoios A e B, respectivamente, na viga solicitada pela carga distribuída, conforme a figura acima.

Observe a figura a seguir.

A figura acima é o diagrama tensão-deformação resultante do ensaio de tração de dois aços, A e B.

Em relação a esse ensaio,pode-se afirmar que:

Observe a figura a seguir.

Dados: Considere a origem do sistema de coordenadas coincidente com o

baricentro da figura, e as unidades expressas em milímetros.

Qual é o valor do momento de inércia, em relação aos eixos x e y, respectivamente, da figura acima?

Dado: 1 u.c é igual à distância entre dois inteiros consecutivos, em qualquer dos eixos.

Considere, no plano, uma hipérbole H de equação 16x²-9y²-160x+256=0, uma parábola P de equação 9y²+30y+36x+133=0 e uma reta r que passa pelo foco de P e tangencia externamente duas circunferências, C1 e C2, ambas com centro no eixo das abscissas (x). As circunferências C1 e C2, por sua vez, tangenciam externamente H nos ramos direito e esquerdo, respectivamente.

Se o raio de C1 mede 5 u.c, conclui-se que o raio de C2 mede:

Considere um tetraedro ABCO em que as arestas AO, BO e CO, todas de igual comprimento, formam ângulos retos no vértice o. Sabe-se que esse sólido é cortado por um plano !$ ∝ !$ paralelo à face ABC, que intercepta AO, BO e CO nos pontos A', B' e C', respectivamente. Um plano !$ \beta !$, paralelo a !$ ∝ !$ e que passa por o, contém o ponto 0' tal que a projeção de 00' sobre ABO toca o ponto médio de AB. Considerando AB=OO' = 2cm e que o sólido A'B'OO' possui 50% do volume do tetraedro ABCO, qual é o volume do sólido CBAA'B'C', em cm³?

Analise as figuras a seguir.

Assinale a opção que apresenta as operações de torneamento representadas nas figuras acima.

Observe a figura abaixo.

Assinale a opção que apresenta corretamente as indicações de estado da superfície.

Considere a seguinte equação em x:

!$ \prod_{K=0}^{45} \, (1 \, + \, tg \, \dfrac {K \pi} {180}) \, = \, \begin {bmatrix} log_{ \dfrac {\sqrt{6}} {3}} \mid \, sen \, (2x) \, \mid \, \end {bmatrix}^{ \dfrac {9} {2} \, sen \, 2x \, + \, 20}, \, k \, \in \, R !$

Uma raiz real dessa equação está precisamente contida em qual intervalo?

Analise a figura a seguir.

Dado: Considere cos 45° igual a !$ \dfrac { \sqrt {2}} {2}. !$

A construção mostrada na figura acima, composta por três cabos e uma carga P, está em equilíbrio. Sabe-se que a força atuante no cabo 2 vale 10kN.

Determine o valor da carga P, e assinale a opção correta.

Qual é o tratamento térmico utilizado para se obter uma granulação mais fina no aço?
