Na concepção tridimensional da varanda a seguir, o projetista utilizou o software Sketchup. Sabendo disso, que comando esse projetista aplicou para transformar a imagem 1 na imagem 2?

Observe a figura a seguir.

Essa figura é a representação da distribuição hidráulica de um banheiro. Segundo Creder, 2006 qual a altura, em metros, dos pontos do registro de pressão e chuveiro, respectivamente?

Muito utilizadas para vencer grandes vãos sem a necessidade de muitos apoios intermediários, as estruturas metálicas são comumente empregadas nas coberturas de grandes espaços, como mostra a figura a seguir.

Assinale a opção que apresenta o tipo de estrutura metálica utilizada nessa cobertura.

Sabendo-se que a escala é a relação entre cada medida do desenho e sua dimensão real. Sendo assim, a medida real de um muro de 12m de comprimento será representada com quantos centímetros na escala de redução 1:20?

Analise a figura a seguir.

Um técnico em Desenho de Arquitetura precisa editar a planta baixa de um sanitário conforme desenhos representados acima. Qual comando no software AutoCAD deverá ser utilizado para que seja atingido esse resultado?

Analise a figura a seguir.

A figura acima mostra três terrenos com frente para Rua A e Rua B. As divisas laterais são perpendiculares à Rua A. Qual a medida, em metros, de frente para Rua B de cada lote, respectivamente, sabendo que a frente total para essa rua é 180m.

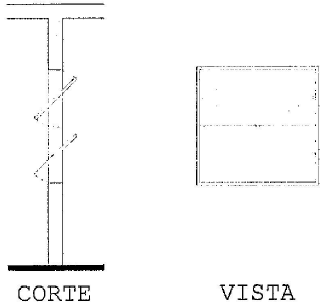

O desenho abaixo corresponde a uma janela em corte e em vista.

Qual é o tipo de janela representado acima?

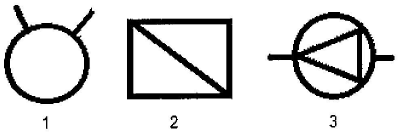

Os símbolos gráficos a seguir representam aparelhos de instalações contra incêndio.

Assinale a opção que apresenta os aparelhos indicados acima pelos números 1, 2 e 3, respectivamente.

Durante a utilização do software Revit, percebe-se que os objetos do mesmo tipo e com os mesmos parâmetros e comportamentos encontram-se reunidos, o que facilita muito a organização do projeto e a criação do modelo. Com relação ao Revit, como são denominados os conjuntos de elementos semelhantes?

Analise a figura a seguir.

Na figura acima, está representado um canteiro retangular de 6m de largura por 10 m de comprimento, cercado por um passeio constante. Sabendo-se que a área do passeio é de 36 m², a medida de sua largura, em metros, é
