Analise o circuito representado abaixo.

Marque a opção que apresenta o valor de v₂, considerando um amplificador operacional ideal.

Leia o trecho abaixo.

"Esse tipo de diodo não tem camada de depleção, o que elimina as cargas armazenadas na junção. A falta de cargas armazenadas significa que o diodo pode entrar em corte mais rápido que um diodo comum. De fato, ele pode retificar facilmente frequências acima de 300MHz e, quando diretamente polarizado, apresenta uma barreira de potencial de apenas 0,25 V".

As informações acima referem-se a que tipo de diodo?

Com relação ao retificador controlado de silício (SCR - Silicon Controlled Rectifier), é correto afirmar que:

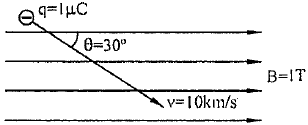

Analise a figura abaixo.

Com base nas informações da figura acima, assinale a opção que apresenta o módulo da força que atua na partícula q.

Considere um toroide de seção transversal circular S = 5 cm2 de área, raio médio R = 1 O cm e N = 1000 espiras enroladas em um núcleo ferromagnético com permeabilidade relativa μ_R = 10000. Assinale a opção que apresenta a indutância L em Henry. Dado !$ \mu_0 = 4 \pi \times 10^{-7} !$wb/ A.m

Um motor de indução trifásico de quatro polos e 60 Hz opera a velocidade de 1764 rpm com uma potência de entrada de 40 kW e uma corrente de terminal de 20 A A resistência do enrolamento do estator é de 0,20 0hms por fase. Com base nesses dados, assinale a opção que apresenta a potência dissipada no rotor.

Ao se analisarem as instalações elétricas de determinada empresa, verificaram-se as seguintes cargas:

Sabendo que é necessário manter o fator de potência de toda instalação em 0,9 indutivo, assinale a opção que corresponde a um banco de capacitor, em kVAr, que atenda a esse requisito:

Dados: arccos(0,9) = 25,84° ; sen(25,84º) = 0,44

Um modelo de motor de corrente contínua em derivação de 20 HP, 250 V e 1200 rpm está representado na figura abaixo.

Dados:

Rarmadura = 0,06 !$ \Omega !$

Rajuste + Rcampo = 50 !$ \Omega !$

Vt = 250 V

Ncampo = 1200 espiras por polo

Sendo assim, assinale a opção que apresenta a velocidade em rotações por minuto desse motor quando a corrente de entrada, Ia, é de 100A.

Três capacitores associados em série têm capacitância equivalente igual a 50 μF. O valor do primeiro e do segundo capacitor é igual a 150 μF. Dessa forma, calcule o valor do terceiro capacitor e assinale a opção correta.

Ao se planejar a iluminação de um determinado compartimento pelo método dos lumens, um técnico levantou as seguintes informações:

Dimensões do local: 10,00 m X 25, 00 m

Pé direito: 4,00 m

Lâmpada escolhida: lâmpada fluorescente de 2500 lumens

Fator de utilização:

0,5 Fator de depreciação: 0,5

Com base nos dados, assinale a opção correspondente à quantidade de lâmpadas necessárias para que a iluminância seja de 1000 lux.
