O instrumento cujo funcionamento é baseado no principio de ressonância mecânica é o frequencimetro:

Observe a figura abaixo.

O dispositivo representado na figura acima tem apenas dois terminais externos e, devido às suas quatro regiões dopadas, ele é chamado diodo pnpn, também conhecido como diodo:

Observe a figura abaixo.

Na figura acima, a superfície S é quadrada, medindo 1o cm por 10 cm, e a indução magnética B do material dessa superfície é igual a 1 T. Sendo assim, assinale a opção que apresenta o fluxo magnético <t> que a atravessa.

Duas cargas trifásicas equilibradas estão sendo alimentadas pelo mesmo barramento. A primeira, ligada em triângulo, tem impedância por fase igual a 60 !$ \Omega !$. Já a segunda, ligada em estrela, tem impedância por fase igual a 20 !$ \Omega !$. Essas cargas estão sendo alimentadas por um barramento trifásico no qual a tensão eficaz de linha é 240 V. Assinale a opção que apresenta a corrente de linha desse sistema.

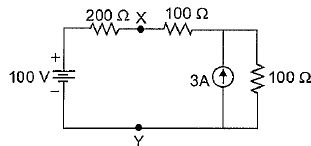

Observe o circuito abaixo.

A tensão do Circuito Equivalente de Thevenin, dada em volts e calculada entre os pontos X e Y do circuito acima, é:

A figura abaixo representa um gerador síncrono simples que é alimentado por uma tensão de 220 V à frequência de 25 Hz.

Com base na figura e nos dados apresentados, assinale a opção que apresenta a velocidade mecânica em rotações por minuto desse motor.

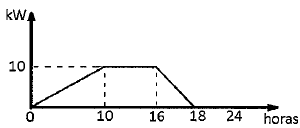

Uma determinada indústria apresenta a seguinte curva de carga:

Assinale a opção correspondente à energia consumida em 24 horas.

Observe o circuito abaixo.

Sendo V₂ uma fonte de tensão controlada por tensão, cujo valor é 4V₁ e onde v, é a diferença de potencial aplicada no resistor de 30, calcule o valor da corrente I para esse circuito e assinale a opção correta.

Considere o circuito combinacional composto pela seguinte expressão booleana:

Qual opção apresenta a expressão simplificada do circuito acima, utilizando o método de simplificação de Karnaugh?

Observe o circuito abaixo.

Quando esse circuito estiver no estado QbQa = 11 e X= O, os valores de J e K dos flip-flops A e B serão, respectivamente:
