Observe a expressão abaixo.

1101 0011₂ - 40₁₀ + 25₁₆

Assinale a opção que apresenta o resultado da expressão acima no sistema de numeração octal.

Analise o circuito a seguir, no qual o diodo Zener apresenta tensão de ruptura de Zener Vz e tensão de polarização direta Vd e o diodo apresenta tensão de polarização direta Vd.

Assinale a opção que apresenta os valores máximo, mlnimo e médio, respectivamente, da tensão de saída Vo do circuito acima.

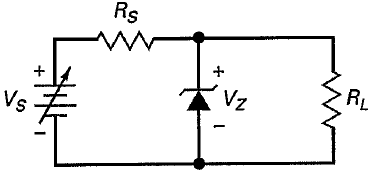

Analise o circuito a seguir, onde o diodo Zener apresenta tensão de ruptura de Zener de 12 V.

Calcule o valor da corrente no diodo Zener e assinale a opção correta.

Dados: !$ V_S = 20\,\,V; R_S = 1 K \Omega; !$ e !$ R_L = 2\,\,\,K \Omega !$

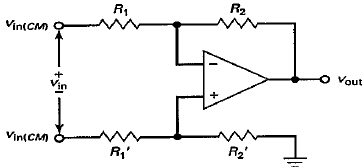

Analise o circuito abaixo, alimentado por duas fontes com tensão de modo comum Vin(CM) e tensão de entrada diferencial Vin, conforme apresentado.

Assinale a opção que apresenta a razão de rejeição de modo comum (common-mode rejection ratio - CMRR). Dados: R₂ / R₁ = 4; e R₂/ R₁= 2.

Observe as tabelas abaixo.

Considere as tabelas acima, que representam o conteúdo de uma memória ROM e de uma memória RAM, ambas 8x4 e existe um programa que, ao ler um dado da memória ROM, utiliza o bit mais significativo lido como entrada !$ R/ \bar{W} !$ da memória RAM e utiliza os bits restantes como endereço da memória RAM a ser acessado. Se a operação for de escrita, o dado escrito na memória RAM será o mesmo dado lido na memória ROM naquela operação. Se a operação for de leitura, o dado é somente lido pelo programa. O programa inicia do endereço (000), da memória ROM e lê sequencialmente os demais endereços, executando as respectivas operações e parando após o último endereço. Sendo assim, assinale a opção correta sobre os dados da memória RAM após a leitura do último endereço da memória ROM e execução da respectiva operação.

Coloque F (falso) ou V (verdadeiro) nas afirmativas abaixo, em relação às propriedades dos dispositivos semicondutores, assinalando a seguir a opção correta.

( ) A corrente de manutenção (IH) é o valor de corrente abaixo do qual o SCR passa do estado de condução para a região de bloqueio direto sob condições estabelecidas.

( ) O DIAC é basicamente uma combinação paralela inversa de camadas semicondutoras com dois terminais que permitem disparos em qualquer direção.

( ) O UJT é um dispositivo de quatro terminais.

( ) O TRIAC é basicamente um UJT com um terminal de porta para controlar a ação do dispositivo em qualquer sentido.

( ) Além do disparo pela porta, um SCR pode ser ligado com uma tensão de porta zero pela simples aplicação de corrente suficiente no dispositivo.

Um multiplex com N variáveis de seleção permite a comutação de 2N informações. Com duas unidades de um mesmo multiplex com N variáveis de seleção e mais um multiplex com 1 variável de seleção, é posslvel criar um novo multiplex. Quantas variáveis de seleção comporta esse novo multiplex?

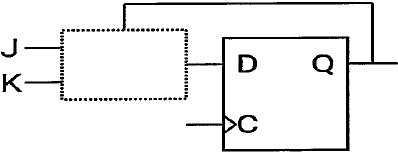

Observe o circuito lógico abaixo.

Assinale a opção que apresenta a saída de um circuito lógico que, inserido no quadrado pontilhado da figura acima, tendo os sinais J, K e Q como entrada e com sua saída conectada na entrada do flip-flop tipo D, permita construir um flip-flop tipo JK.

Com relação aos controladores lógicos programáveis (CLP), assinale a opção correta.

Com relação aos varistores, analise as afirmativas abaixo.

I- Funcionam como dois diodos Zener ligados em antisérie com uma tensão de ruptura alta nos dois sentidos de polarização.

II- Podem suportar transientes de corrente com picos de centenas ou milhares de amperes.

III- São conhecidos também como diodo de estalo.

IV- Funcionam como um capacitar variável.

Assinale a opção correta.
