Examine a figura abaixo.

As válvulas são dispositivos que têm por finalidade controlar, estabelecer e interromper o fluxo em uma tubulação. Assim, assinale a opção que apresenta a válvula ilustrada na figura acima.

Com relação aos processos de usinagem, correlacione seus tipos às suas características, assinalando a seguir a opçáo que apresenta a sequência correta.

TIPOS

I - Aplainamento
II - Mandrilamento
III - Fresamento
IV - Serramento
V - Brochamento

CARACTERÍSTICAS

( ) Processo mecânico de usinagem destinado à obtençáo de superfícies quaisquer com o auxílio de ferramentas geralmente multicortantes. Para tanto, a ferramenta gira e a peça ou a ferramenta se desloca segundo uma trajetória qualquer.

( ) Processo mecânico de usinagem destinado ao seccionamento ou ao recorte com auxílio de ferramentas multicortantes de pequena espessura. Para tanto, a ferramenta gira ou se desloca, ouexecuta ambos os movimentos e a peça se desloca ou se mantém parada.

( ) Processo mecânico de usinagem destinado à obtençáo de superfícies de revoluçáo com auxilio de uma ou várias ferramentas de barra. Para tanto, a ferramenta gira e a peça ou a ferramenta se desloca simultaneamente segundo , uma trajetória determinada.

( ) Processo mecânico de usinagem destinado à obtenção de superfícies quaisquer com auxílio de ferramentas multicortantes. Para tanto, a ferramenta ou a peça se desloca segundo uma trajetória retilínea, coincidente ou paralela ao eixo da ferramenta.

( ) Processo mecânico de usinagem destinado à obtenção de superfícies regradas•, geradas por um movimento retilíneo alternativo da peça ou ferramenta.

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

Nos motores ciclo , o comprime somente ar, até que este atinja uma temperatura elevada. Quando o pistão se aproxima do injeta-se o combustível que reage espontaneamente com o oxigênio presente no ar quente, a necessidade de uma faísca.

Dentre os diversos tipos de molas existentes, qual substitui a mola helicoidal quando há pouco espaço?

Observe a representação do disparo de um canhão conforme abaixo.

Considerando o atrito do ar como desprezível, calcule a distância d atingida por esse projétil e assinale a opção correta.

Dados: velocidade inicial do projétil Vi = 300 m/s; e gravidade g=10 m/s².

A figura abaixo apresenta o desenho tridimensional de uma caixa e a projeção de algumas vistas.

Com base nessa figura, em qual face será possível visualizar a âncora (ferro) desenhada?

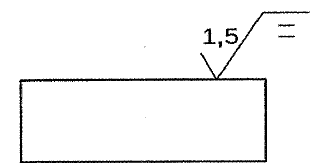

Considere a representação técnica abaixo.

O que indica o símbolo da figura acima?

A retífica de um motor é um processo de usinagem para a readequação das condições ideais das tolerâncias e ajustes necessários para o bom funcionamento do motor. Assim, assinale a opção que apresenta o nome do processo de acabamento no cilindro do motor que pode ser medido por rugosímetro e que tem função de realizar nas paredes do cilindro microrranhuras ou sulcos para o armazenamento de uma pequena quantidade de óleo lubrificante com o objetivo de reduzir seu desgaste.

Em máquinas e equipamentos utilizam-se elementos para montagem de eixos e acoplamentos chamados chavetas. Alguns exemplos de chavetas são apresentados abaixo.

Com base nessas informações, qual é a principal vantagem da chaveta inclinada sobre a plana?

Qual sensor tem função de identificar o momento correto de início da ordem de ignição?
