Julgue o próximo item, relacionado a equipamento de proteção individual (EPI).

É obrigação do empregador, com recursos e meios apropriados, propiciar aos trabalhadores todos os recursos necessários, visando treiná-los para que façam uso dos EPIs de forma adequada.

Acerca do plano plurianual (PPA), instituído com a promulgação da Constituição Federal em 1988, julgue o próximo item.

Constitui crime de responsabilidade fiscal iniciar um investimento de recursos públicos em obras do governo federal sem prévia inclusão no PPA, independentemente de lei que venha a autorizá-los.

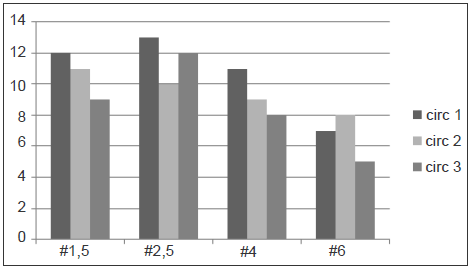

O gráfico acima foi obtido por meio do aplicativo Microsoft Word 2010, a partir de dados inseridos em uma planilha do Microsoft Excel 2010. No gráfico, é possível obter informações do comprimento de condutores utilizados em três circuitos elétricos.

Considerando essas informações, julgue o item seguinte.

O gráfico mostrado pode ter sido obtido por meio do seguinte procedimento: no Word 2010, clicar na guia Inserir; em seguida, clicar no ícone Gráfico; na janela disponibilizada, selecionar Coluna e clicar OK; na sequência, é aberta uma planilha Excel, cujos dados podem ser editados conforme apresentado no gráfico em questão.

Considere que determinado órgão dispusesse de locais apropriados para serviços elétricos acessíveis somente aos funcionários que trabalhassem na manutenção de serviços de eletricidade. Em certa ocasião, um dos funcionários, alegando que iria viajar após o seu turno de trabalho, pretendia deixar sua mala de viagem em um desses locais, mas a mala não cabia no armário que lhe seria reservado em local apropriado para essa finalidade. Considere, então, que um dos colegas tenha advertido esse funcionário de que, mesmo havendo espaço suficiente, era expressamente proibido armazenar ou guardar qualquer objeto no local destinado a serviços elétricos.

Com fundamento na situação hipotética acima, julgue o próximo item.

A advertência feita ao referido funcionário pelo seu colega de trabalho foi indevida, já que nenhuma norma de segurança seria violada. Nesse caso, havendo espaço suficiente no local, a guarda da mala não traria nenhum prejuízo para a execução dos serviços elétricos.

G. Cavalin e S. Cervelin, Instalações elétricas prediais. S. Paulo: Editora Érica, 2007, p. 140 (com adaptações).

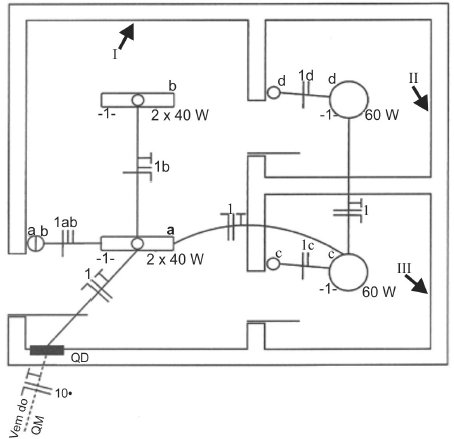

O esquema acima representa parte da planta baixa de uma instalação elétrica predial em baixa tensão. Na planta, não estão indicados circuitos de tomadas, mas, por meio de setas, estão identificados possíveis locais em que é de interesse instalar alguns desses circuitos.

Tendo como base essas informações e considerando que o quadro de distribuição (QD) seja utilizado para suprir somente o ambiente destacado nessa parte da planta, julgue o item subsequente.

A seção do condutor que sai do quadro de medição (QM) e chega ao QD é inadequada para atender a um circuito isolado destinado a alimentar um ponto de tomada alta para chuveiro, instalado no local identificado pela seta II.

G. Cavalin e S. Cervelin, Instalações elétricas prediais. S. Paulo: Editora Érica, 2007, p. 140 (com adaptações).

O esquema acima representa parte da planta baixa de uma instalação elétrica predial em baixa tensão. Na planta, não estão indicados circuitos de tomadas, mas, por meio de setas, estão identificados possíveis locais em que é de interesse instalar alguns desses circuitos.

Tendo como base essas informações e considerando que o quadro de distribuição (QD) seja utilizado para suprir somente o ambiente destacado nessa parte da planta, julgue o item subsequente.

Nessa instalação, cada ponto de luz é comandado de um único local.

G. Cavalin e S. Cervelin, Instalações elétricas prediais. S. Paulo: Editora Érica, 2007, p. 140 (com adaptações).

O esquema acima representa parte da planta baixa de uma instalação elétrica predial em baixa tensão. Na planta, não estão indicados circuitos de tomadas, mas, por meio de setas, estão identificados possíveis locais em que é de interesse instalar alguns desses circuitos.

Tendo como base essas informações e considerando que o quadro de distribuição (QD) seja utilizado para suprir somente o ambiente destacado nessa parte da planta, julgue o item subsequente.

Considere-se que, nos locais indicados pelas setas I e III, queira-se instalar pontos de tomada baixa, a exemplo das utilizadas para conectar aparelhos eletrodomésticos de baixo consumo de energia, tais como computador e aparelho de TV.

Nesse caso, é correto utilizar os condutores do circuito 1 da instalação mais próximos aos locais indicados e daí ligar os condutores para suprir as tomadas.

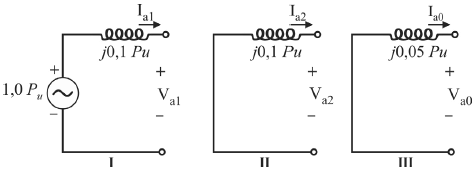

Os esquemas I, II e III acima representam os circuitos equivalentes de Thèvenin de sequência positiva, negativa e zero, respectivamente, em um ponto de determinada rede elétrica trifásica, na qual ocorreu um curto-circuito, com resistência de falta nula. Todos os dados nos circuitos estão na base 100 MVA, e, nesse local, a tensão de base é igual a 100 kV.

Tendo como referência essas informações, julgue o item subsecutivo, considerando que !$ j = \sqrt{-1}. !$

Se a falta for do tipo bifásica para a terra, entre as fases b e c, então a tensão na fase a não será nula.

Os esquemas I, II e III acima representam os circuitos equivalentes de Thèvenin de sequência positiva, negativa e zero, respectivamente, em um ponto de determinada rede elétrica trifásica, na qual ocorreu um curto-circuito, com resistência de falta nula. Todos os dados nos circuitos estão na base 100 MVA, e, nesse local, a tensão de base é igual a 100 kV.

Tendo como referência essas informações, julgue o item subsecutivo, considerando que !$ j = \sqrt{-1}. !$

Caso a falta no local da rede elétrica seja do tipo fase-terra (monofásica), a intensidade da corrente de curto-circuito será superior a 6 kA.

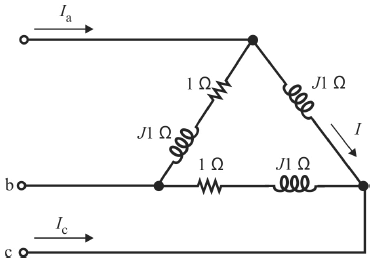

A figura acima ilustra um circuito alimentado por rede elétrica trifásica com tensões equilibradas e simétricas. A intensidade da corrente I é igual a 10 A. Acerca desse circuito, julgue o seguinte item, considerando que \(j = \sqrt{-1}\).

A potência ativa total absorvida pela carga trifásica é igual a 50 W.
