A figura acima mostra o circuito de um amplificador a transistor bipolar de junção. Considere que o transistor esteja polarizado na região ativa, e os valores de todos os capacitores são tão altos que suas capacitâncias são desprezíveis nas faixas de frequência dos sinais a serem amplificados. Quando não há sinal de entrada, v_A = 8 V e v_B = 4 V.

Considerando as informações acima, julgue o item.

O amplificador está na configuração-base comum.

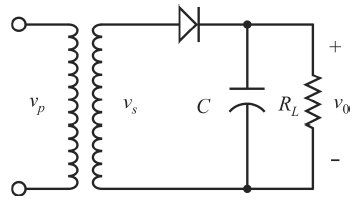

A figura acima mostra o diagrama simplificado de uma fonte que alimenta uma carga R_L. O número de espiras do enrolamento primário do transformador é igual a vinte vezes o número de espiras do enrolamento secundário. A tensão rms no primário do transformador é v_p = 220 V, e a tensão de ondulação (ripple) do circuito é igual a 1 V. Considere que a queda de tensão no diodo seja de 0,7 V.

Com relação a esse circuito, julgue o item que se segue.

A tensão máxima reversa sobre o diodo é superior a 20 V.

A figura acima mostra o diagrama simplificado de uma fonte que alimenta uma carga R_L. O número de espiras do enrolamento primário do transformador é igual a vinte vezes o número de espiras do enrolamento secundário. A tensão rms no primário do transformador é v_p = 220 V, e a tensão de ondulação (ripple) do circuito é igual a 1 V. Considere que a queda de tensão no diodo seja de 0,7 V.

Com relação a esse circuito, julgue o item que se segue.

Um aumento no valor da resistência de carga causará uma redução no valor da tensão de ondulação do circuito.

A figura acima mostra o diagrama simplificado de uma fonte que alimenta uma carga R_L. O número de espiras do enrolamento primário do transformador é igual a vinte vezes o número de espiras do enrolamento secundário. A tensão rms no primário do transformador é v_p = 220 V, e a tensão de ondulação (ripple) do circuito é igual a 1 V. Considere que a queda de tensão no diodo seja de 0,7 V.

Com relação a esse circuito, julgue o item que se segue.

A figura ilustra o circuito de uma fonte regulada de tensão.

A figura acima mostra o diagrama simplificado de uma fonte que alimenta uma carga R_L. O número de espiras do enrolamento primário do transformador é igual a vinte vezes o número de espiras do enrolamento secundário. A tensão rms no primário do transformador é v_p = 220 V, e a tensão de ondulação (ripple) do circuito é igual a 1 V. Considere que a queda de tensão no diodo seja de 0,7 V.

Com relação a esse circuito, julgue o item que se segue.

Caso a carga R_L seja retirada do circuito, então a tensão máxima no capacitor, em regime permanente, será igual a 11 V.

A figura acima mostra o diagrama simplificado de uma fonte que alimenta uma carga R_L. O número de espiras do enrolamento primário do transformador é igual a vinte vezes o número de espiras do enrolamento secundário. A tensão rms no primário do transformador é v_p = 220 V, e a tensão de ondulação (ripple) do circuito é igual a 1 V. Considere que a queda de tensão no diodo seja de 0,7 V.

Com relação a esse circuito, julgue o item que se segue.

Se o capacitor for desconectado, o circuito se comportará como um retificador de onda completa.

A figura acima mostra o diagrama simplificado de uma fonte que alimenta uma carga R_L. O número de espiras do enrolamento primário do transformador é igual a vinte vezes o número de espiras do enrolamento secundário. A tensão rms no primário do transformador é v_p = 220 V, e a tensão de ondulação (ripple) do circuito é igual a 1 V. Considere que a queda de tensão no diodo seja de 0,7 V.

Com relação a esse circuito, julgue o item que se segue.

Um aumento no valor da capacitância do capacitor causará um aumento na corrente instantânea máxima que passa pelo diodo.

A respeito de campos elétrico e magnético, julgue o próximo item.

A onda eletromagnética é uma onda transversal em que os campos elétrico e magnético têm mesma direção e sentido e oscilam em uma direção perpendicular à de propagação da onda.

A respeito de campos elétrico e magnético, julgue o próximo item.

Considere-se um capacitor de placas planas e paralelas, em que o meio dielétrico é o ar e que a distância entre as placas seja muito pequena em comparação às dimensões das placas, tal que a dispersão do campo nas bordas das placas possa ser desprezada. Nesse caso, é correto afirmar que o módulo do campo elétrico, no capacitor, varia de forma quadrática com a distância entre as placas, apresentando valor máximo no ponto equidistante entre as duas placas.

A figura acima mostra um circuito alimentado por um sinal senoidal v_i(t) = 10 sen(ωt), em que ω é a frequência angular. Considerando que R = 1 k\(\Omega\) e \(\mathrm{C\,=\,{100\,\over\,2\,\pi}\,nF}\), julgue o item que se segue.

No domínio da transformada de Laplace, a função de transferência do circuito é \(\mathrm{\,H(s)\,=\,{\,{V_o\,(s)\,\over\,V_i\,(s)}\,=\,{sCR\,\over\,1\,+\,sCR}}}\).
