A figura acima ilustra um circuito alimentado por rede elétrica trifásica com tensões equilibradas e simétricas. A intensidade da corrente I é igual a 10 A. Acerca desse circuito, julgue o seguinte item, considerando que \(j = \sqrt{-1}\).

Assumindo-se sequência de fase positiva (sequência direta), é correto afirmar que a corrente de linha I_a tem diferente tanto intensidade quanto fase da corrente I_c.

De acordo com arranjos típicos utilizados em subestação de energia elétrica, julgue o próximo item.

Para se transformar o arranjo barra simples de uma subestação em arranjo do tipo barra simples seccionada, é correto utilizar o seccionamento na barra por seccionadora ou por disjuntor.

No esquema unifilar ilustrado acima, o relé 60 está conectado aos enrolamentos secundários de dois transformadores de potencial (TPs). A esse respeito, julgue o item que se segue.

Se apenas um dos TPs falhar, haverá desbalanço de tensão entre os enrolamentos secundários dos dois transformadores, o que será detectado pelo relé 60.

No esquema unifilar ilustrado acima, o relé 60 está conectado aos enrolamentos secundários de dois transformadores de potencial (TPs). A esse respeito, julgue o item que se segue.

A proteção 60 é eficaz para atuar no bloqueio de outros dispositivos de proteção, como dispositivos de proteção de distância.

Com relação a máquinas elétricas, julgue o item a seguir.

A potência fornecida no seu eixo a uma carga em um motor de indução real, é igual à potência que é produzida no entreferro do motor.

Com relação a máquinas elétricas, julgue o item a seguir.

No ensaio a vazio, normalmente realizado em transformadores de potência, a potência ativa verificada é predominantemente devida às perdas que ocorrem em todos os enrolamentos do equipamento.

Com relação a máquinas elétricas, julgue o item a seguir.

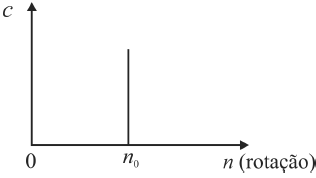

É correto afirmar que a figura abaixo, que ilustra o conjugado mecânico C em função da velocidade mecânica (rotação no eixo) de determinado motor, representa a característica de um motor de corrente contínua com excitação composta do tipo subtrativa.

Considerando a função de transferência discreta dada por \(H(z) = {Y(z) \over X(z)} = {z + 1 \over z^2 + 2z + 3}\), com taxa de amostragem unitária, julgue o próximo item.

O sistema representado pela função de transferência discreta H(z) é estável.

Considerando a função de transferência discreta dada por \(H(z) = {Y(z) \over X(z)} = {z + 1 \over z^2 + 2z + 3}\), com taxa de amostragem unitária, julgue o próximo item.

A equação de diferenças que descreve H(z), para k = 0, 1, ..., N, não apresenta o elemento 2x [k – 2].

Considerando que determinado sistema apresente a função de transferência \(G(s) = { 1 \over 2s^2 + 3s + 4},\) julgue o item que se segue.

O sistema linear representado pela função de transferência G(s) não é do tipo BIBO (bounded input – bounded output) estável.
