Considerando a tabela verdade de um circuito combinacional digital, com entradas A, B e C e saída S, apresentada acima, julgue o item seguinte.

A expressão lógica mínima para a tabela apresentada, na forma soma de produtos, é dada por S = !$ \overline{A} !$ ^. B + B ^. C.

Considerando a tabela verdade de um circuito combinacional digital, com entradas A, B e C e saída S, apresentada acima, julgue o item seguinte.

É possível a implementação de um circuito que realize a função da tabela apresentada usando-se apenas portas NAND, ou usando-se apenas portas NOR.

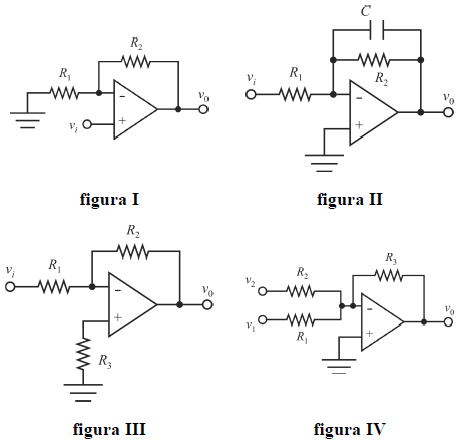

As figuras de I a IV acima apresentam circuitos com amplificadores operacionais, em que R₁ = 1 k\(\Omega\) e R₂ =10 k\(\Omega\). Considerando que todos os componentes nos circuitos sejam ideais, julgue o item subsequente.

O circuito mostrado na figura II funciona como um filtro passa-baixa.

As figuras de I a IV acima apresentam circuitos com amplificadores operacionais, em que R₁ = 1 k\(\Omega\) e R₂ =10 k\(\Omega\). Considerando que todos os componentes nos circuitos sejam ideais, julgue o item subsequente.

A impedância de saída do amplificador ilustrado no circuito da figura III é igual a 10 k\(\Omega\).

As figuras de I a IV acima apresentam circuitos com amplificadores operacionais, em que R₁ = 1 k\(\Omega\) e R₂ =10 k\(\Omega\). Considerando que todos os componentes nos circuitos sejam ideais, julgue o item subsequente.

A impedância de entrada do amplificador mostrado no circuito ilustrado na figura I é igual a 1 k\(\Omega\).

As figuras de I a IV acima apresentam circuitos com amplificadores operacionais, em que R₁ = 1 k\(\Omega\) e R₂ =10 k\(\Omega\). Considerando que todos os componentes nos circuitos sejam ideais, julgue o item subsequente.

No domínio da transformada de Laplace, a função de transferência do circuito da figura II — \(A(s) = {v_0 (s) \over v_i (s)}\) — é dada por \(A(s) = {R_2 \over R_1} \quad \quad {1 \over 1 + sCR_2}.\)

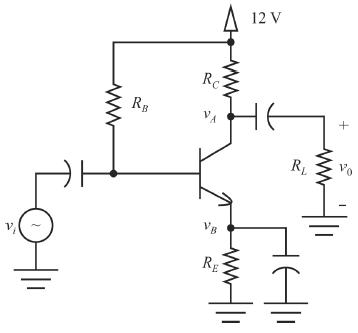

A figura acima mostra o circuito de um amplificador a transistor bipolar de junção. Considere que o transistor esteja polarizado na região ativa, e os valores de todos os capacitores são tão altos que suas capacitâncias são desprezíveis nas faixas de frequência dos sinais a serem amplificados. Quando não há sinal de entrada, v_A = 8 V e v_B = 4 V.

Considerando as informações acima, julgue o item.

Um aumento no valor de R_C causará uma redução no valor de v_A do transistor.

A figura acima mostra o circuito de um amplificador a transistor bipolar de junção. Considere que o transistor esteja polarizado na região ativa, e os valores de todos os capacitores são tão altos que suas capacitâncias são desprezíveis nas faixas de frequência dos sinais a serem amplificados. Quando não há sinal de entrada, v_A = 8 V e v_B = 4 V.

Considerando as informações acima, julgue o item.

Se o capacitor que está em paralelo com o resistor R_E for retirado do circuito, então o módulo do ganho do amplificador irá diminuir.

A figura acima mostra o circuito de um amplificador a transistor bipolar de junção. Considere que o transistor esteja polarizado na região ativa, e os valores de todos os capacitores são tão altos que suas capacitâncias são desprezíveis nas faixas de frequência dos sinais a serem amplificados. Quando não há sinal de entrada, v_A = 8 V e v_B = 4 V.

Considerando as informações acima, julgue o item.

Se não houver sinal de entrada, então a tensão na base do transistor será igual a 6 V.

A figura acima mostra o circuito de um amplificador a transistor bipolar de junção. Considere que o transistor esteja polarizado na região ativa, e os valores de todos os capacitores são tão altos que suas capacitâncias são desprezíveis nas faixas de frequência dos sinais a serem amplificados. Quando não há sinal de entrada, v_A = 8 V e v_B = 4 V.

Considerando as informações acima, julgue o item.

O ganho do amplificador é negativo.
