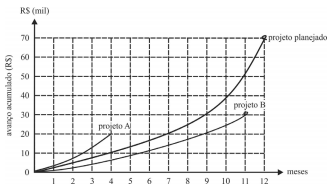

A curva S é uma das ferramentas de acompanhamento mais difundidas e utilizadas no gerenciamento de projetos de engenharia. A figura seguinte mostra três curvas do tipo S, discriminadas da seguinte forma:

• curva projeto planejado: orçamento acumulado planejado de referência para os projetos A e B;

• curva projeto A: gasto acumulado realizado pelo projeto A;

• curva projeto B: gasto acumulado realizado pelo projeto B.

A partir das informações acima e da figura, assinale a opção correta.

A figura a seguir mostra a forma geral de um diagrama de rede.

No diagrama anterior, a seta orientada representa a atividade entre dois eventos, numerados por i e j; x é o nome da atividade entre os eventos i e j; y é o tempo de duração da atividade x; a e c são, respectivamente, o tempo mais tarde de i e j; e b e d são, respectivamente, o tempo mais cedo de i e j.

A figura abaixo representa o diagrama de rede de uma situação real.

Considerando as informações anteriores e os conceitos da técnica PERT/CPM (Program evaluation and review technique/Critical path method), aliado ao método das flechas, aplicados ao projeto mostrado no diagrama de redes antecedente, assinale a opção correta.
