Considere as seguintes proposições referentes a análise de custos, planejamento, controle e execução de obras:

I. Nas obras orçadas por preços unitários há mais flexibilidade de forma a atender alterações havidas no projeto, porém exige controle rigoroso de todas as etapas de execução.

II. Se na ocasião do orçamento o projeto de obra pública está completamente pronto e aprovado é preferível a utilização de licitação com base em preços unitários.

III. No controle da execução da obra orçada por preços unitários, a parte elétrica dispensa medições periódicas intermediárias e é considerada mais eficaz uma única medição por resultado ao final, com liberações de pagamentos mensais.

Está correto o que se afirma em

A memória de um controlador lógico-programável utiliza palavras com 2 bytes. As posições de memória M01 e M02 possuem, respectivamente, os conteúdos A038 e 94FB em hexadecimal. Após a operação bit a bit: (M01) OU (M02), com o resultado movimentado para a memória M03, o conteúdo dessa última, em hexadecimal é

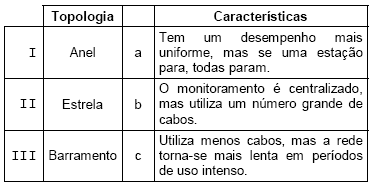

Relacione o tipo de topologia de rede com suas características básicas.

As afirmações seguintes referem-se ao SCR − retificador controlado de silício.

I. O SCR pode disparar sem corrente de gate (I_G) se a tensão entre anodo e catodo for maior do que a tensão de breakover (V_BO).

II. Após o disparo do SCR, a corrente de anodo deve permanecer abaixo da corrente de manutenção (I_H), caso contrário ele corta.

III. A corrente de gate tem a função de reduzir a tensão entre anodo e catodo necessária para disparar o SCR.

Está correto o que se afirma SOMENTE em

Deseja-se implementar uma fonte de alimentação composta apenas de um transformador, um diodo retificador e um capacitor de filtro. Ela deve ter as seguintes características aproximadas:

Entrada: 110 V − 60 Hz

Saída: 16 V − 400 mA (com ripple máximo de 3,2 Vpp)

A expressão abaixo pode ser utilizada para calcular o valor de pico a pico da tensão de ripple (V_rpp):

V_rpp = I_0^/f.C

em que: I₀ = corrente média na carga

f = freqüência do sinal retificado

C = capacitor de filtro

Assinale a alternativa que apresenta as especificações dos dispositivos da fonte que atendem às necessidades deste projeto.

O circuito abaixo é usado para inicializar o microcontrolador no instante imediatamente seguinte à sua alimentação.

No microcontrolador, o terminal X deve ser

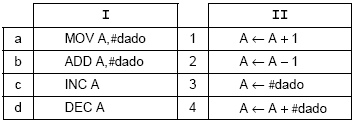

A coluna I apresenta os mnemônicos usados por um microcontrolador da família 8051 de algumas instruções que envolvem o acumulador (registrador A) e a coluna II apresenta, de forma simbólica, a operação realizada por essas instruções, mas fora de ordem.

Associe corretamente as colunas I e II.

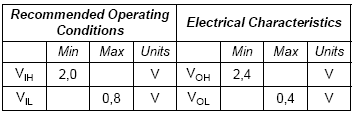

Um manual fornece os seguintes parâmetros de um circuito integrado digital TTL:

Considere as afirmações abaixo.

I. O circuito integrado entende como nível lógico "1" em sua entrada uma tensão entre 2,0 e 5,0 V.

II. O circuito integrado entende como nível lógico "0" em sua entrada uma tensão entre 0,8 e 2,0 V.

III. O circuito integrado fornece como nível lógico "1" em sua saída uma tensão entre 0,4 V e 2,4 V.

IV. O circuito integrado fornece como nível lógico "0" em sua saída uma tensão entre zero e 0,4 V.

Esta correto o que se afirma SOMENTE em

Considere as seguintes medidas de segurança para impedir a energização inadvertida de um equipamento elétrico:

I. Equipamento em questão na cor vermelha.

II. Travamento do dispositivo de seccionamento por cadeado.

III. Afixação de placas de advertência.

IV. Instalação em local fechado a chave.

V. Partes vivas curto-circuitadas e aterradas.

São consideradas adequadas SOMENTE as medidas

São partes constituintes dos relés eletromecânicos, além da bobina eletromagnética, o
