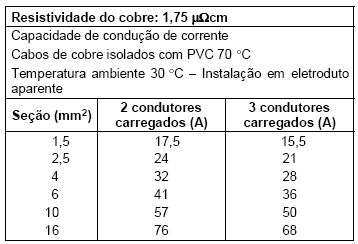

Considerando-se apenas a resistência ôhmica do condutor, pelo critério da queda de tensão, a queda de tensão percentual, para um circuito monofásico em 220 V, com carga de 1650 W e fator de potência 0,75, com seção dos condutores 2,5 mm² e 50 m de distância entre o quadro de distribuição e a carga, aproximadamente, vale,

Pelo critério da ampacidade, a secção dos condutores fase para a ligação de uma carga trifásica de 10 kW, fator de potência 0,8, em 380 V, fixando-se a corrente de projeto do circuito em 25% além da corrente nominal da carga é

Pelo critério da ampacidade, a secção dos condutores para a ligação de uma carga monofásica de 6,6 kW, fator de potência 0,6, em 220 V, é

Para dimensionamento da seção mínima de condutores considere os possíveis critérios relacionados a seguir.

I. Capacidade de condução de corrente.

II. Econômico de custo da energia dissipada contra custo inicial da instalação.

III. Limites de queda de tensão.

IV. 70% do limite de temperatura de escoamento do polímero da isolação.

V. Capacidade de condução de corrente de curtocircuito por tempo limitado.

É obrigatória a aplicação dos critérios relacionados SOMENTE em

Um circuito monofásico contendo 10 luminárias com 4 lâmpadas fluorescentes de 40 W, cada qual com 2 reatores com rendimento de 80% e fator de potência 0,9, acesas somente em dias úteis, 10 horas por dia, considerando um ano com 252 dias úteis, possui consumo mensal médio, em kWh, de

Em uma instalação elétrica de baixa tensão, a colocação de diversos circuitos em um mesmo eletroduto exige a aplicação de um fator de

Em uma instalação elétrica de baixa tensão alimentada por meio de subestação MT/BT interna,

Em uma instalação elétrica a relação entre a demanda máxima do grupo de aparelhos e a soma das demandas individuais dos aparelhos do mesmo grupo, em um determinado intervalo de tempo define o fator de

De uma tabela de capacidade de corrente de barras de cobre empregadas em subestações foram extraídos os seguintes valores: barra 1" × 1/8" - 250 A e barra 1" × 1/4" %u2212 400 A. A segunda barra não tem o dobro da capacidade da primeira devido ao fenômeno

Em subestação de instalação interior em alvenaria,
