Em um parque industrial, existem quatro quadros elétricos (QDE1, QDE2, QDE3 e QDE4) responsáveis por alimentar suas respectivas instalações. Todos os quadros são alimentados por um único transformador de potência. As potências de cada um dos quadros são, respectivamente, 200 kW, 150 kW, 75 kW e 200 kW. As coordenadas de localização desses quadros em relação ao parque industrial são, respectivamente, iguais a (2;4), (5;3), (5;8) e (5;2).
A melhor localização do transformador para atender ao critério de queda de tensão de forma mais otimizada é:

O esquema de aterramento adequado a uma instalação em cujas dependências se deseja monitorar os níveis de isolamento é:

Um equipamento elétrico de 10 kVA e 250 V é alimentado por meio de um alimentador de 20 m de comprimento. O condutor utilizado nesse alimentador possui 2,0 V/(A.km) de queda de tensão unitária.
A queda de tensão no circuito é de:

Um circuito elétrico bifásico alimenta uma carga de 4,0 kW, com fator de potência 0,8. Esse circuito compartilha o eletroduto pelo qual passa com mais outros dois circuitos. Abaixo são apresentadas as tabelas 1 e 2 necessárias para o dimensionamento desse circuito.

Tabela 1: Capacidade de condução de corrente (A)

Seção nominal (mm2)	2 condutores carregados	3 condutores carregados
1,0	14	13
1,5	18,5	16,5
2,5	25	22
4	33	30
6	42	38

Tabela 2: Fatores de correção aplicáveis a condutores agrupados

Número de circuitos	1	2	3	4	5
Fator de agrupamento	1,00	0,80	0,70	0,65	0,60

O padrão dos níveis de tensão da instalação é 220/127 V, e a temperatura ambiente é de 30 ºC.

A seção desse circuito pelo critério de capacidade de condução

A respeito da coordenação entre relé e elo fusível, é correto afirmar que:

Uma dada instalação elétrica utiliza um dispositivo supervisor de isolamento para identificar os locais em que podem ocorrer sobrecorrentes ou correntes de curto-circuito.
Esse equipamento auxilia na execução da manutenção:

A confiabilidade de equipamentos pode ser avaliada por meio de Indicadores de manutenção. Considere um equipamento que é disponibilizado a operar em um tempo total de 500 u.t. (unidades de tempo) e permanece 20 u.t. em manutenção com um número de paradas igual 4.
Nessas condições, o tempo médio entre falhas e o tempo médio de reparos são, respectivamente, iguais a:

A respeito do Building Information Modeling (BIM), analise as afirmativas a seguir.
I. É um processo de criação do modelo virtual com informações técnicas da edificação.
II. A comunicação de diversos softwares de projeto se dá por meio do arquivo denominado Industry Foundation Classes (IFC).
III. O Revit é um software de modelagem utilizado no processo do BIM.
Está correto o que se afirma em:

A respeito de testes realizados em um processo de certificação de rede óptica de comunicação de dados, analise as afirmativas a seguir.
I. O teste de ponta a ponta utiliza fonte de luz e medidor óptico de potência.
II. O identificador de fibras ativas é utilizado para realizar medidas de perdas no conector, emenda e reflectância da fibra.
III. O analisador de espectro óptico pode ser utilizado para realizar medidas de atenuação ponta a ponta somente se utilizado em conjunto com uma fonte de luz.
Está correto o que se afirma em:

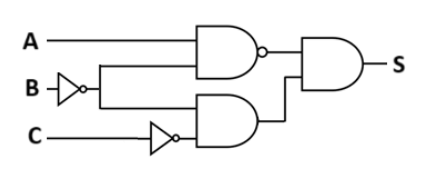

A figura abaixo apresenta um circuito digital que possui três entradas digitais A, B e C e uma saída S.


A operação booleana realizada pelo circuito pode ser descrita como:
