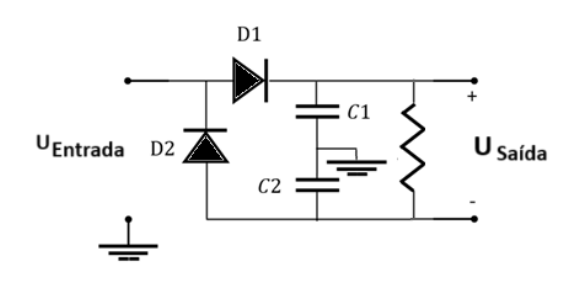

A figura abaixo apresenta um circuito composto de dois capacitores C1 e C2 e dois diodos D1 e D2.


O sinal de entrada, U_Entrada, é um sinal de tensão senoidal. O sinal de saída, U_Saída, é um sinal em corrente contínua.
Esse circuito é um:

A corrente elétrica de linha no primário de um transformador de potência de 15√3 MVA e tensão de linha de 25 kV é monitorada por um TC com relação de transformação igual a 150.
O valor da corrente elétrica de linha no primário desse transformador de potência quando a corrente do TC apresenta 0,5 A é:

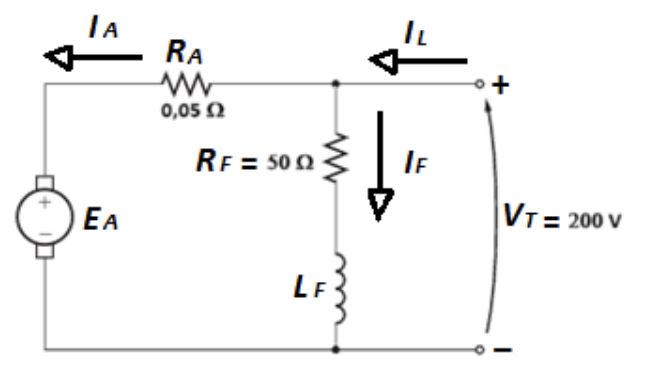

A figura abaixo apresenta o circuito equivalente de um motor CC em derivação alimentado em 200 V e com uma rotação a vazio de 1000 rpm. Os enrolamentos de compensação têm uma resistência de armadura de 0,05 Ω, e o circuito de campo tem uma resistência total de 50 Ω, produzindo uma velocidade a vazio de 1000 rpm.


A velocidade desse motor quando a corrente de entrada (I_L) é 50 A é:

A respeito da estrutura básica das máquinas elétricas rotativas, é correto afirmar que:

Considere um motor de indução trifásico com 6 polos, velocidade do rotor de 1170 rpm, alimentado por uma fonte na frequência de 60 Hz.
O escorregamento desse motor é:

A seguir são apresentados dois testes realizados com transformador e quatro aspectos a que cada um dos testes se relaciona.
I. Teste de curto-circuito.
II. Teste de circuito aberto.
( ) Perdas no núcleo.
( ) Rendimento e regulação de tensão.
( ) Perdas no cobre.
( ) Parâmetros do ramo de magnetização.
A correlação entre os testes e os aspectos relacionados a eles, considerando a sequência de cima para baixo, está corretamente indicada em:

A respeito de máquinas síncronas trifásicas, analise as afirmativas a seguir.
I. O motor girando em vazio atua como um condensador, permitindo o seu uso na correção de fator de potência.
II. O controle da tensão em um gerador que alimenta cargas que possuam componente reativo pode ser realizado na variação da corrente de excitação.
III. A velocidade do motor pode ser variada por meio do fluxo de corrente da excitatriz.
Está correto o que se afirma em:

A respeito do sistema trifásico estrela-estrela desequilibrado com o neutro aberto, analise as afirmativas a seguir.
I. A tensão nas fases de cada carga monofásica que compõe a carga trifásica é a soma fasorial da tensão correspondente da fonte e a diferença de potencial entre os neutros da fonte e carga.
II. O somatório das correntes nas fases da carga sempre será igual a zero.
III. A potência aparente trifásica é dada pela expressão N = √3xU_LinhaxI_Linha.
Está correto apenas o que se afirma em:

Um equipamento elétrico indutivo trifásico equilibrado na configuração estrela atrasa a corrente elétrica em 60º em relação à tensão. A sua alimentação é realizada por uma fonte com as tensões de linha V_AB, V_BC e V_CA com ângulos iguais a, respectivamente, +30º , -90º e +150º .
As correntes nas fases A, B e C do equipamento possuem, respectivamente, ângulos iguais a:

A respeito do sistema trifásico estrela-estrela equilibrado, analise as afirmativas a seguir.
I. As potências complexas em cada uma das cargas monofásicas que compõem a carga trifásica estão defasadas entre si em 120º .
II. As correntes nas linhas da carga trifásica estão defasadas em 120º umas das outras.
III. As correntes de fase na fonte são iguais às correntes de fase na carga trifásica.
Está correto apenas o que se afirma em:
