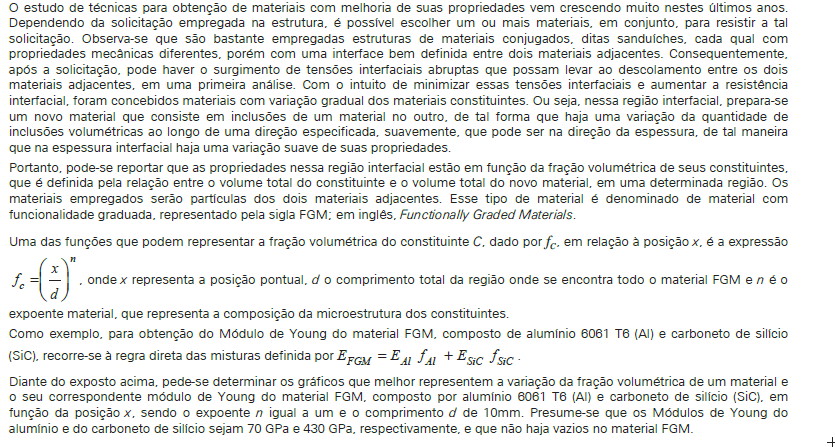

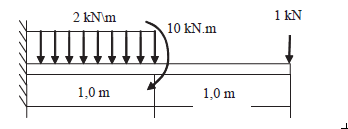

Seja uma viga de aço SAE 1020, esbelta, uniforme e homogênea, de comportamento isotrópico, com comprimento 1,0 metro, largura 50,0mm e altura 60,0mm, sujeita aos carregamentos ilustrados na figura abaixo.

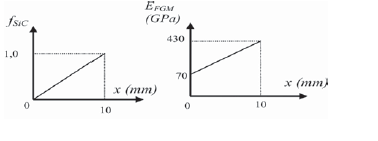

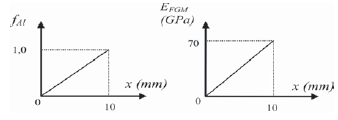

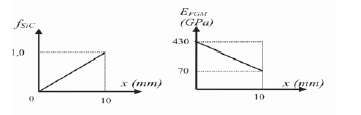

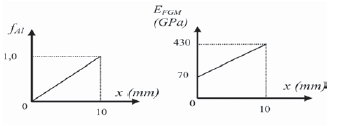

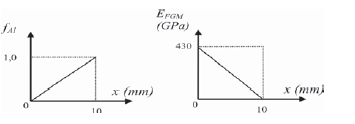

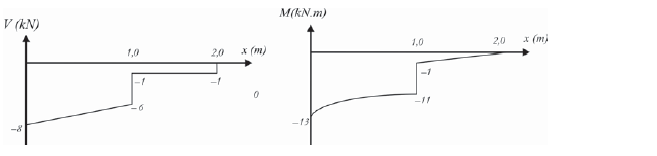

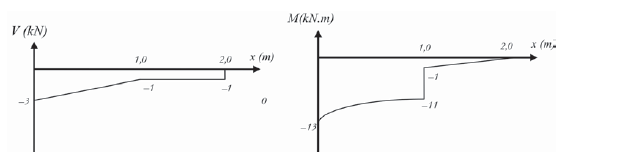

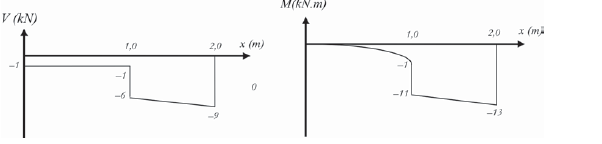

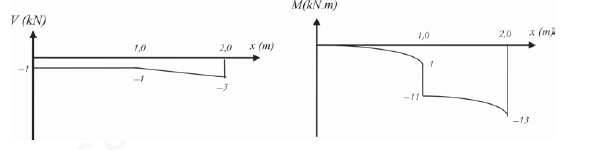

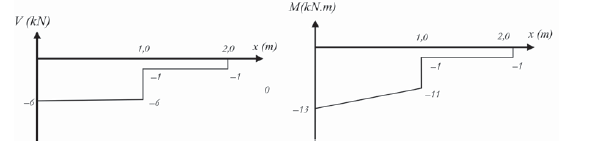

Determine os diagramas do cortante V e do Momento fletor M ao longo da viga que melhor representam o carregamento dado, sabendo que o módulo de elasticidade do aço é 210 GPa.

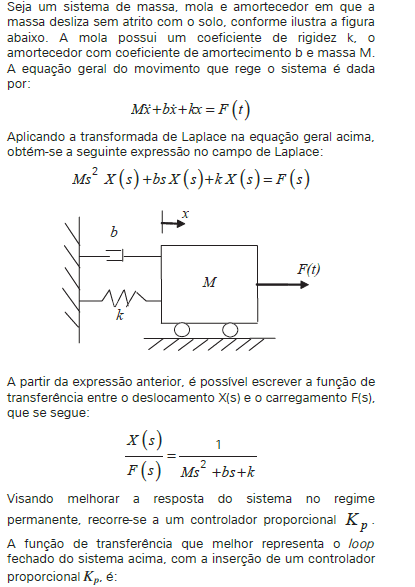

A respeito de controladores automáticos, analise as afirmativas abaixo:

I. O controlador proporcional reduz, mas não elimina o erro do regime permanente; por outro lado, o controlador integral elimina esse erro.

II. O controlador derivativo tem o efeito de aumentar a estabilidade do sistema, porém não elimina o erro no regime permanente.

III. O controlador integral melhora a resposta transiente e o overshoot.

Assinale:

A respeito de máquinas de fluxo, analise as afirmativas abaixo:

I. Máquinas de fluxo são máquinas que fornecem ou extraem energia de um fluido de modo contínuo, sob a forma de um eixo rotativo ou conjugado.

II. Nos compressores, o fluido cede energia à máquina, que transforma essa energia em trabalho mecânico; por outro lado, as turbinas cedem energia ao fluido, resultando em um aumento de energia do fluido.

III. Nos compressores de fluxo axial, o escoamento ocorre na direção do eixo do rotor.

IV. Os compressos centrífugos são mais adequados quando se precisa trabalhar numa faixa estreita de fluxo mássico e para altas pressões.

Assinale:
