Observe a figura abaixo, que mostra uma porta lógica, o símbolo lógico e a tabela- verdade.

Trata-se da porta lógica conhecida por

No contexto da eletrônica analógica, digital e de potência, observe a figura abaixo, que mostra um diodo semicondutor e o símbolo correspondente. São parecidos com os diodos de sinal ou de retificação, porém com algumas diferenças significativas:

• menor tensão de ruptura;

• empregados em polarização reversa e em circuitos simples para regulação de tensão.

Esse componente eletrônico é conhecido como diodo

No que se refere aos princípios gerais do Eletromagnetismo, analise as afirmativas a seguir:

I. Campo Magnético é a região ao redor de um ímã, na qual ocorre um efeito magnético, percebido pela ação de uma força magnética de atração ou de repulsão. O campo magnético pode ser definido pela medida da força que o campo exerce sobre o movimento das partículas de carga, tal como um elétron.

II. A Densidade de Campo Magnético, também conhecida como Densidade de Fluxo Magnético ou simplesmente Campo Magnético, é uma grandeza vetorial representada pela letra B, cuja unidade é Tesla (T) e é determinada pela relação entre o Fluxo Magnético φ e a área de uma dada superfície perpendicular à direção do fluxo magnético.

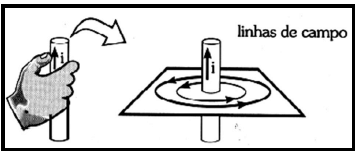

III. A Regra de Ampère ou da Mão Direita: conforme ilustrado na figura abaixo, ao se envolver um condutor com o polegar apontando para o sentido convencional da corrente elétrica, os demais dedos indicam o sentido das linhas de campo que envolvem o condutor.

Assinale

No que diz respeito aos princípios gerais do Eletromagnetismo, duas leis são enunciadas a seguir:

I. Estabelece que a variação do fluxo magnético que atravessa o circuito produz uma tensão elétrica, que dá origem à corrente.

II. Estabelece que o sentido da corrente elétrica induzida nos condutores é tal que o campo magnético gerado por essa corrente deve opor-se à variação do fluxo magnético.

As leis estabelecidas em I – indução magnética e II – conservação de energia são conhecidas, respectivamente, como de

As afirmativas são, respectivamente,

No que se refere às legislações pertinentes ao sistema Confea/Crea e à Lei 5.194, que regula o exercício da profissão de Engenheiro, analise as afirmativas a seguir:

I. De acordo com o Art. 18, as alterações do projeto ou plano original só poderão ser feitas pelo profissional que o tenha elaborado.

II. De acordo com o Art. 17, os direitos de autoria de um plano ou projeto de engenharia, arquitetura ou agronomia, respeitadas as relações contratuais expressas entre o autor e outros interessados, são da empresa à qual está vinculado o profissional que os elaborar.

III. De acordo com o Art. 22, ao autor do projeto ou a seus prepostos é assegurado o direito de acompanhar a execução da obra, de modo a garantir a sua realização de acordo com as condições, especificações e demais pormenores técnicos nele estabelecidos.

Assinale

Inserida na legislação pertinente ao sistema Conselho Federal de Engenharia, Arquitetura e Agronomia (Confea), Conselho Regional de Engenharia, Arquitetura e Agronomia (Crea), um instrumento é indispensável para identificar a responsabilidade técnica pelas obras e serviços prestados por profissionais ou empresas, assegurando à sociedade que essas atividades sejam realizadas por um profissional habilitado. É um instrumento legal que tem a função de defesa da sociedade, proporcionando segurança técnica e jurídica para quem contrata e para quem é contratado. Criada pela Lei 6.496/77, é uma declaração obrigatória que todo profissional do Conselho deve emitir em qualquer atividade técnica, seja projeto, execução, fiscalização, orçamento, laudo técnico; enfim, qualquer procedimento laboral. Mais do que uma obrigação legal, cumpre um importante papel dentro do Sistema Confea/Crea, uma vez que constitui prova documental na relação de consumo, definindo os responsáveis técnicos legais na contratação de obras/serviços de engenharia, agronomia, geografia, geologia ou de meteorologia. Esse instrumento é denominado e conhecido por

Entre os métodos de partida utilizados no acionamento de motores elétricos de indução, dois são detalhados a seguir:

I. É um método de acionamento de motores de corrente alternada, no qual o motor é conectado diretamente à rede elétrica. Ou seja, ela se dá quando aplicamos a tensão nominal sobre os enrolamentos do estator do motor, de maneira direta. Para implementação desse sistema de partida, é utilizado um contator como dispositivo de manobra e dispositivos de proteção, como fusíveis e relés de sobrecarga ou disjuntores.

II. É um método de acionamento com um tipo de chave usada para partida de motores sob carga, com o objetivo de reduzir a corrente de partida, evitando sobrecarga na rede de alimentação, deixando, porém, o motor com um conjugado suficiente para a partida e a aceleração. A tensão neste caso é reduzida por meio de um autotransformador trifásico que possui geralmente taps de 50%, 65% e 80% da tensão nominal.

Os métodos detalhados em I e II são conhecidos, respectivamente, como de partida

Fator de Potência (FP) é definido como a relação entre potência ativa e potência reativa e indica a eficiência com a qual a energia é utilizada. No Brasil, em conformidade com a legislação e as normas do setor elétrico, o Fator de Potência é considerado alto a partir do determinado valor, igual a

Observe o circuito indutivo abaixo com o correspondente diagrama fasorial:

No caso de a frequência do gerador aumentar, mantendo a tensão constante, o valor das grandezas X_L – I – V_R – V_L vai variar, respectivamente, do seguinte modo:
