No que diz respeito às máquinas CC, os motores de corrente contínua são máquinas que funcionam tanto como motores quanto geradores de energia elétrica. Como o próprio nome indica, os motores CC são acionados por uma fonte de corrente contínua. O motor CC possui diversas partes que são essenciais para o seu funcionamento. Nesse contexto, assinale V para verdadeiro e F para falso.

( ) Enrolamento de campo – é localizado na parte girante do motor de corrente contínua (rotor), responsável por produzir o torque elétrico que o movimenta quando opera como motor, bem como a tensão de saída quando opera como gerador.

( ) Enrolamento de armadura – é a parte fixa da máquina (estator), responsável por criar o fluxo magnético que vai atravessar a armadura. Nele são formados os polos magnéticos norte e sul, criando-se um campo de excitação. É importante destacar que o estator do motor CC também pode ser feito por ímãs permanentes.

( ) Comutador – tem a função de manter a corrente circulando sempre no mesmo sentido na armadura, ou seja, faz com que o torque gerado esteja sempre no mesmo sentido. Quando estão operando como gerador, o comutador tem a função de manter a tensão gerada sempre com a mesma polaridade.

( ) Escovas – são geralmente feitas de carvão, encarregadas de fazer o contato do enrolamento de armadura para que se possa injetar energia elétrica no enrolamento. Quando está funcionando como gerador, ela retira a energia elétrica do enrolamento.

As afirmativas são, respectivamente,

Os atuais sistemas de distribuição de energia elétrica para uso externo em expansão são caracterizados por maiores densidades de demanda que resultam em mais carga por km de rede, mais interconexões e mais redes laterais e ramificações. Simultaneamente, há uma crescente demanda por um grau ainda mais elevado de confiabilidade do sistema. Entre os equipamentos de proteção e manobra, três são descritos a seguir:

I. Tem como objetivo bloquear a entrada de carga elétrica acima do limite suportado pelo equipamento. Ele sempre desliga quando houver sobrecorrente. Com sua utilização, é bem simples restabelecer o circuito: após regularizado o problema, basta ligar novamente a chave.

II. É um equipamento utilizado para proteção de sistemas elétricos de potência, associado a um religador. Ao ser sensibilizado, normalmente por uma sobrecorrente, é um dispositivo que se prepara para contar a quantidade de desligamentos do circuito elétrico. Quando essa contagem atinge o valor pré-programado, o equipamento abre, interrompendo o circuito. É um dispositivo que atua com a mesma função quando ocorre um fio partido, curto-circuito na rede ou galho de árvore caído sobre a rede elétrica.

III. É um dispositivo de proteção e manobra de circuitos elétricos. Utilizado para proteção de transformadores de potência em entradas primárias até 100A, banco de capacitores e ramais de redes elétricas.

Os dispositivos descritos em I, em II e em III são conhecidos, respectivamente, por

No que diz respeito à análise de circuitos complexos, dois teoremas trabalham com o conceito de circuito equivalente:

I. Determina que qualquer circuito de dois terminais pode ser substituído por um circuito equivalente com uma fonte de tensão em série com um resistor, por meio da execução de uma série de passos.

II. Determina que qualquer circuito de dois terminais pode ser substituído por um circuito equivalente, em que a fonte de corrente esteja em paralelo com o resistor.

Os teoremas caracterizados em I e em II são conhecidos, respectivamente, como de

No Brasil, em conformidade com a legislação do setor elétrico, inclusive as Normas Reguladores das Leis do Trabalho, é definida como baixa tensão (BT) aquela superior a m volts em CA ou n volts em CC e igual ou inferior a p volts em CA ou q volts em CC, entre fases ou entre fase e terra. Nesse contexto, os valores de m, n, p e q são, respectivamente,

No Brasil, os para-raios instalados em residências ou em quaisquer construções menores que Xm de altura são capazes de proteger uma grande área em formato de cone, cujo raio é aproximadamente igual à sua altura. Nessa região, as chances de ser atingido por um raio são mínimas. Em estruturas mais altas, como em torres e prédios, a proteção contra os raios é efetiva somente até a altura de Xm a partir do solo. Nesse último caso, a área protegida tem o formato próximo ao de um cone com altura e raio similares, de aproximadamente Xm. Neste caso, o valor de X é igual a

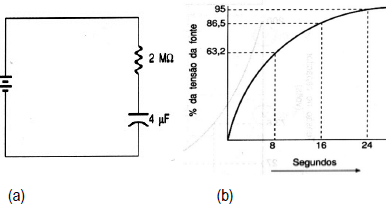

A quantidade de tempo necessária para um capacitor se carregar a 86,5% da tensão da fonte se dá estritamente em função da resistência e da capacitância. Nesse contexto, observe o circuito em (a) e o gráfico em (b), referente ao tempo de carga de um capacitor, no qual a tensão na fonte é de 10V. Para carregar 95% da tensão da fonte, precisa-se saber os valores da constante de tempo T, do tempo necessário e da quantidade para a carga ocorrer, finalizando pela da tensão no capacitor neste caso.

Assinale a alternativa que apresente corretamente os valores da constante do tempo T, do tempo necessário e da quantidade para a carga ocorrer e da tensão no capacitor.

Um raio de luz incide em ângulos de 25º e outro de 60º em relação a uma superfície refletora, sofrendo, assim, uma reflexão regular. Sabendo que um raio não interfere no outro, os ângulos de reflexão desses raios de luz são iguais, respectivamente, a

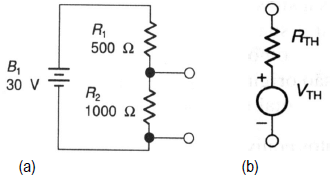

Tendo por referência os dois terminais do resistor R2, observe as figuras abaixo, que ilustram um circuito elétrico em (a) e o equivalente Thevénin em (b).

Nessas condições, os valores de RTH e de VTH são, respectivamente,

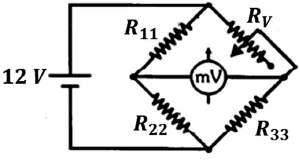

Um perito da especialidade engenharia elétrica se deparou com uma situação relacionada a um circuito elétrico, que ilustra o conceito da Ponte de Wheatstone, no qual R₁₁ = 60 kΩ e R₃₃ = 20 kΩ.

Se, na condição de equilíbrio, o resistor variável R_V indica uma resistência de 40 kΩ, o valor de R₂₂ será igual a

Um transformador está sendo enrolado para fornecer uma tensão de 12 V. O secundário do transformador, contendo 20 espiras, é de 5 V. Para fornecer a tensão de 12 V, se este transformador for reenrolado, a quantidade de espiras no novo enrolamento secundário será de
