As figuras abaixo foram utilizadas em um experimento, em que se mediu a tensão em aberto de um gerador, obtendo-se 10V. Com uma carga de 450Ω, a tensão de saída caiu para 9V.

No que diz respeito às medidas e cálculos realizados, assinale V para verdadeiro e F para falso.

( ) A corrente na carga é igual a 20 mA.

( ) A perda de tensão na resistência interna do gerador foi de 1 V.

( ) O rendimento do gerador foi de 80%.

As afirmativas são, respectivamente,

No que se refere às subestações, equipamentos elétricos e arranjos típicos, uma subestação é uma instalação que possui um conjunto de condutores, aparelhos e equipamentos com o objetivo de modificar as características da energia elétrica, permitindo a sua distribuição aos pontos de consumo em níveis adequados de utilização. As subestações são classificadas de acordo com a sua função em diversos tipos, dos quais dois são descritos a seguir:

I. São subestações instaladas entre a geração e a distribuição. Mantém-se a mesma classe de tensão e são utilizadas para seccionar circuitos, isolar sistemas e interligar subestações de distribuição com subestações centrais de transmissão.

II. São subestações próximas aos centros de cargas. Possuem transformadores abaixadores para abaixar a classe de tensão e distribuir a energia para os transformadores de distribuição ou para as subestações consumidoras

Os dois tipos de subestação descritos em I e II são denominadas, respectivamente,

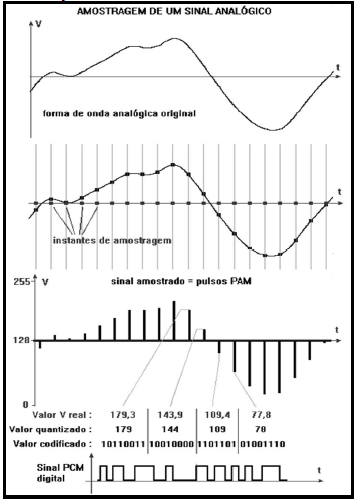

No contexto da teoria de controle, o processamento de sinais consiste na análise e/ou modificação de sinais como sequências discretas de números, de forma a extrair informações deles e/ou torná-los mais apropriados para alguma aplicação específica. Analise a figura abaixo, que ilustra os passos fundamentais no processo para digitalização da informação:

Nesse processo, as três fases para realizar a digitalizar a informação, são, respectivamente,

Os materiais isolantes líquidos são empregados em duas áreas, na refrigeração e na isolação. Entre as características desses materiais, dois termos são definidos a seguir:

I. É o valor da temperatura, no qual os vapores se incandescem por si mesmos.

II. É um valor que indica envelhecimento e que não deve ultrapassar 0,1%, depende do regime térmico, da ação de metais e de outros agentes sobre o ambiente onde o óleo vai trabalhar.

Os termos definidos são conhecidos, respectivamente, em I como “ponto de” e em II como “coeficiente de”

Atualmente os microcomputadores e notebooks integram vários dispositivos, cada um com suas características. Nesse contexto, analise os trechos a seguir:

I. Um dos dispositivos constitui um componente de armazenamento de dados, com uma nova tecnologia que apresenta entre suas vantagens não utilizar partes móveis; é totalmente eletrônico, fabricado a partir do uso da memória flash, com armazenamento feito em um ou mais chips de memória, dispensando totalmente o uso de sistemas mecânicos para o seu funcionamento. São componentes rápidos com taxas de transferências maiores, tempos de acesso menores, bem mais robustos e resistentes, oferecidos no mercado com capacidades de armazenamento comuns de 128 e 256 GB, com elevado custo-benefício.4

II. Nos notebooks da linha Intel, a integração dos dispositivos tem sido feita em sua maioria por meio da interface USB com grande eficiência e facilidade de uso, nas versões 2.0 e 3.0

A sigla pela qual é conhecido o dispositivo descrito em I e as taxas nominais de transferência da USB versões 2.0 e 3.0, por especificação do fabricante, são, respectivamente,

Um perito cuja especialidade é Engenharia Elétrica precisa saber um conceito relacionado ao funcionamento do hardware e dos sistemas operacionais dos microcomputadores. Ao realizar uma pesquisa, verificou que a monotarefa se refere ao processo de execução de apenas uma tarefa por vez, enquanto que a multitarefa corresponde à possibilidade de executar mais de uma tarefa de forma concorrente ou simultânea, havendo um tipo suportado pelos atuais sistemas operacionais, descrito a seguir:

Representa um esquema em que o processador tem controle sobre os programas, e, se um deles falha, os demais continuam a executar sem problemas. Os programas são executados em áreas independentes, de modo que, se um deles apresenta problemas, ele é finalizado enquanto os demais em execução concorrente continuam a “rodar” normalmente.

A descrição acima sinaliza que se trata de um tipo de multitarefa conhecida por

No que se refere às vantagens do sistema trifásico em relação ao monofásico, assinale V para a afirmativa verdadeira e F para a falsa.

( ) Os motores trifásicos têm maiores dimensões que os monofásicos de mesma potência.

( ) Permite separar a tensão na carga pela mudança da configuração do gerador e/ou da carga.

( ) A corrente na linha é menor, o que possibilita reduzir o diâmetro dos condutores da instalação.

As afirmativas são, respectivamente,

No que se refere aos tipos de comutação, analise as afirmativas a seguir, necessárias para que ocorra a reflexão regular da luz:

I. Circuitos – ocorre a alocação de recursos para transferência de informação, que se caracteriza pela utilização permanente durante toda a transmissão. Antes de ser enviada qualquer informação, procede-se ao estabelecimento de uma ligação “física” ponta a ponta entre os terminais que pretendem comunicar, ou seja, estabelece-se um “caminho físico” dedicado. Nesse tipo de comutação, há a garantia da taxa de transmissão, e a informação de voz chegará na mesma ordem desde o transmissor até o receptor. Este esquema elimina o estabelecimento prévio de um caminho virtual e da configuração do link antes de se iniciar a comunicação.

II. Mensagens – a mensagem que tem que ser enviada é transmitida a partir do equipamento de origem para o primeiro elemento de comutação, que armazena a mensagem e a transmite para o próximo elemento (store and forward). Assim, o dado é transmitido pela rede até que o último elemento de comutação o entregue ao equipamento de destino. Neste tipo de comunicação, a rede não estabelece o tamanho da unidade de informação, podendo esta ser ilimitada.

III. Pacotes – os dados são transmitidos através dos elementos de comutação da rede até o seu destino, sendo que o tamanho dos blocos de transmissão é definido pela rede. Em consequência, a informação a ser transmitida deve ser quebrada em unidades menores.

Assinale

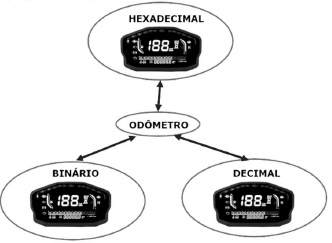

No que se refere à arquitetura, organização e funcionamento dos microcomputadores, o esquema abaixo ilustra o uso de três odômetros, de modo que, se uma representação numérica em hexadecimal é mostrada em um dos displays, as correspondentes binária e decimal são mostradas nos demais displays, nos respectivos sistemas e vice-versa.

Se no display hexadecimal é mostrado o número 7E, nos displays binário e decimal serão mostrados, respectivamente, os seguintes números:

Os conversores estáticos de potência são classificados de acordo com a entrada e a saída de energia com que trabalham. A seguir são descritos três tipos desses conversores:

I. CC/CA – é um conversor que recebe tensão contínua e libera tensão alternada com controle de amplitude e frequência. Pode ser usado em circuitos de painéis solares, nobreak, permitindo o comando de um motor de indução por uma bateria, entre outros.

II. CA/CC – é um conversor que recebe tensão alternada e fornece tensão contínua. Pode ser monofásico, trifásico ou nfásico. Pode ser usado em soldagem elétrica, no interfaceamento de sistemas de energia alternativa com energia elétrica e no acionamento a velocidades ajustáveis.

III. CC/CC – é um conversor que recebe corrente contínua e libera outra corrente contínua com amplitude maior ou menor. Pode ser considerado como o equivalente a um transformador CA com uma relação de espiras continuamente variável. É usado muitas vezes em controle de velocidade de motores CC, carregadores de bateria, aplicações veiculares e energias alternativas.

Os tipos descritos em I, em II e em III são conhecidos, respectivamente, como
