Um perito da especialidade engenharia eletrônica está usando um osciloscópio em uma investigação que envolve um experimento e precisou realizar algumas medições. Nesse contexto, a figura a seguir ilustra a tela do osciloscópio utilizado:

Para produzir a forma de onda mostrada, a varredura foi ajustada de modo que o feixe gaste 0,2 ms para ir de A para B. Nessas condições, a frequência de onda é igual ao seguinte valor:

No que diz respeito aos isolantes, são listadas as características de três tipos bastante utilizados:

I. Material excelente para isolamento de linhas aéreas, pelas suas propriedades dielétricas, químicas e mecânicas, é inteiramente para cabos isolados, pela falta de flexibilidade.

II. Material que apresenta excelentes qualidades químicas, mecânicas e elétricas, é utilizado em fios e cabos, mas não é completamente à prova d'água, não resiste a temperaturas elevadas e é vulnerável ao ataque de óleos.

III. Material líquido na categoria pentaclorodifenil que se destaca por não ser inflamável, mas que não pode ser utilizado em situações onde se apresentam arcos voltaicos expostos, pois, nessas condições, haverá o rompimento da cadeia química e o desprendimento do cloro.

Os materiais isolantes descritos em I, II e III são conhecidos, respectivamente, como

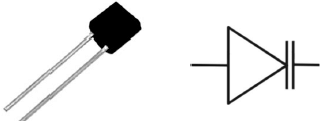

No contexto da eletrônica analógica, digital e de potência, observe a figura abaixo, que mostra um diodo semicondutor e o símbolo correspondente. Esse diodo possui uma capacitância variável controlada pela tensão reversa, sendo explicitamente projetado para explorar essa característica em frequências elevadas e sendo amplamente empregado em aplicações de RF, para controle de frequência de circuitos osciladores.

Esse componente eletrônico é conhecido como diodo

No que se refere às características e à teoria básica dos materiais magnéticos, observe a figura que ilustra um material sob magnetização.

No Sistema Internacional (SI), a grandeza B, que representa a indução magnética ou densidade de fluxo magnético, e a grandeza I, que indica o campo magnético, têm como unidades, respectivamente,

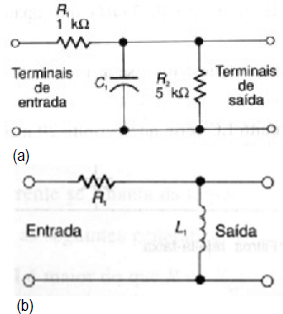

Uma das principais aplicações dos circuitos RC, RL, LC e TLC é na filtragem, na separação de frequências. Nesse sentido, observe as figuras em (a) e em (b).

Por suas características, os circuitos em (a) e (b) representam filtros, respectivamente, dos tipos

A figura abaixo ilustra um circuito RLC série.

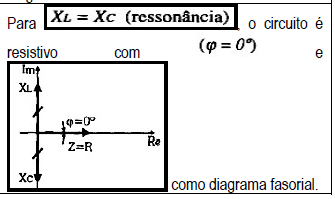

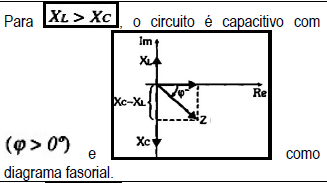

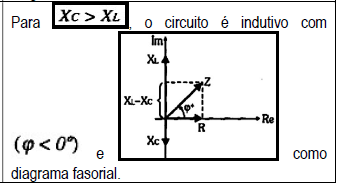

Em relação à impedância, o circuito RLC série pode ter três comportamentos distintos. Nesse contexto, assinale V para a afirmativa verdadeira e F para a falsa.

( )

( )

( )

As afirmativas são, respectivamente,

No que diz respeito às bandeiras tarifárias, desde 2015 as contas de energia passaram a trazer uma novidade: o Sistema de Bandeiras Tarifárias, que apresenta as modalidades das mesmas cores dos semáforos, indicando se haverá ou não acréscimo no valor da energia a ser repassada ao consumidor final, em função das condições de geração de eletricidade. A cor das bandeiras é atribuída, de acordo com as características listadas a seguir:

I. condições favoráveis de geração de energia – a tarifa não sofre nenhum acréscimo;

II. condições de geração menos favoráveis – a tarifa sofre acréscimo de R$ 0,01343 para cada kWh consumido;

III. condições mais custosas de geração – engloba dois patamares, o primeiro na qual a tarifa sofre acréscimo de R$ 0,04169 para cada kWh consumido e, no segundo patamar, para condições ainda mais custosas de geração, na qual a tarifa sofre acréscimo de R$ 0,06243 para cada kWh consumido.

As cores em I, em II e em III são, respectivamente,

A propagação em uma determinada faixa de frequências apresenta as seguintes características:

• mecanismo de propagação: propagação em visibilidade;

• aspectos do sistema: antenas de abertura e sistemas de alta capacidade;

• efeitos da atmosfera e do terreno: desvanecimento por multipercursos, atenuação por chuvas acima de 10 GHz e obstrução pelo terreno;

• tipos de serviço e aplicações: fixo terrestre e por satélite, móvel terrestre e por satélite, sensoriamento remoto e radar.

A sigla e a faixa de frequências pela qual é conhecida, são, respectivamente,

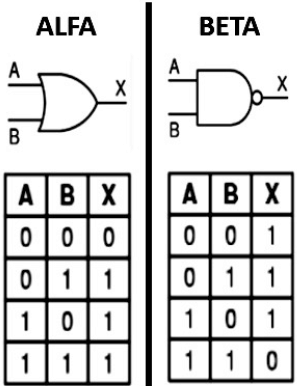

Observe a figura abaixo, que mostra duas portas lógicas, os símbolos lógicos e as tabelas-verdade.

Os identificadores ALFA e BETA referem-se, respectivamente, às portas lógicas conhecidas por

A figura abaixo mostra as curvas características de três condutores C1, C2 e C3:

Os condutores que apresentam uma maior resistência elétrica sob uma ddp menor que 100V e maior que 100V são, respectivamente,
