O circuito abaixo ilustra o esquema de funcionamento de um rádio FM portátil que funciona, em condições normais de operação, com as especificações 3V / 450 mW. Verifica-se que um divisor de tensão é formado por !$ R1 !$ e !$ R2// R_{rádio} !$.

De acordo com a figura, para que o rádio opere com a fonte de 12V, é possível realizar cálculos, e se chega a um valor para a resistência do resistor R₂. Um valor válido para esse resistor, imediatamente acima do valor calculado, é

Nas aplicações práticas com voltímetro e osciloscópio, é mais comum medir tensões e não potências, em decibéis. Nesse contexto, analise as afirmativas a seguir, relacionadas às medidas de tensão e de potência, em decibéis:

I. Quando há ganho de 3 dB, a potência na carga é o dobro da potência de entrada.

II. Quando a tensão na carga é metade da tensão de entrada, ocorre um ganho de 6 dB.

III. Para 0 dB, tanto a tensão de entrada é igual à tensão na carga como a potência na carga é igual à potência de entrada.

Assinale

Um perito está envolvido com procedimentos de homologação e certificação na Anatel. Nesse contexto, o processo para disponibilizar um produto de telecomunicação para venda no mercado consiste em, primeiramente, passar pela certificação. Essa certificação é composta por uma série de procedimentos. Já a homologação Anatel é o reconhecimento da entidade de que o produto passou por todas as etapas e teve a emissão do Certificado de Conformidade Técnica. Após o recebimento do certificado, é gerado o código de homologação no site da Anatel, que precisa ser gravado no produto. Os produtos que precisam da certificação e homologação Anatel precisam entrar em uma das três categorias definidas pela agência. Com relação às categorias definidas pela Anatel, assinale V para verdadeiro e F para falso.

( ) Categoria I – Produtos que precisam passar por reavaliação a cada ano, com o objetivo de comprovar que não houve nenhuma alteração em suas características e, dessa forma, possam continuar no mercado. Normalmente, são itens utilizados por usuários finais, como: celulares, tablets, notebooks, modems, baterias e carregadores.

( ) Categoria II – Produtos que não têm contato direto com o usuário final, sendo usados de maneira interna e seguindo a legislação do país nos quesitos de confiabilidade e compatibilidade eletromagnética e, por esse motivo, não precisam ser testados ou avaliados novamente. São exemplos de aparelhos que fazem parte dessa categoria: conectores de cabos e cabos de fibra óptica.

( )Categoria III – Aparelhos com transmissores e receptores AM e FM, ou seja, que emitem sinal radioelétrico e, dessa forma, precisam passar por novos testes a cada dois anos, para certificar se as especificações continuam as mesmas. São exemplos de produtos que se enquadram nessa categoria: produtos que incluem tecnologia Wi-Fi, equipamentos de automação por radiofrequência e antenas e transmissores de rádio e TV.

As afirmativas são, respectivamente,

Com relação aos sistemas operacionais em ambientes Windows e Linux, assinale V para a afirmativa verdadeira e F para a falsa.

( ) No Windows 10 BR, por padrão, o acionamento do ícone localizado na Área de Notificação, no canto inferior da tela de um microcomputador, tem por função verificar o “status” da conexão à internet via cabo de rede RJ-45.

( ) Nas distribuições Linux, o termo kernel refere-se a um conjunto de instruções que controla como serão usados o processador, a memória, o disco e os dispositivos periféricos.

( ) Enquanto no ambiente Windows o ambiente gráfico conhecido por Explorer tem a função de possibilitar o gerenciamento de pastas e arquivos, no ambiente Linux existem diversos aplicativos similares como o Nautilus e o Ubuntu.

As afirmativas são, respectivamente,

Acerca das disposições constitucionais aplicáveis ao processo penal, assinale a alternativa correta.

José, funcionário público, foi investigado pela prática de peculato. Ao final do inquérito policial, foi indiciado pela autoridade policial, e o procedimento foi encaminhado ao Ministério Público, que ofereceu denúncia, diante da farta documentação dando conta da prática criminosa. Em relação ao procedimento nos crimes de responsabilidade dos funcionários públicos, assinale a alternativa correta.

No que se refere aos materiais semicondutores, analise as afirmativas a seguir:

I. Os semicondutores são elementos tetravalentes, possuindo quatro elétrons na camada de valência, sendo os mais comuns e mais utilizados o silício (Si) e o germânio (Ge).

II. No semicondutor do tipo N, o número de elétrons livres é maior que o número de lacunas. Neste semicondutor, os elétrons livres são portadores majoritários e as lacunas são portadores minoritários.

III. No semicondutor do tipo P, o número de lacunas é maior que o número de elétrons livres. Neste semicondutor, as lacunas são portadores majoritários e os elétrons livres são portadores minoritários.

Assinale

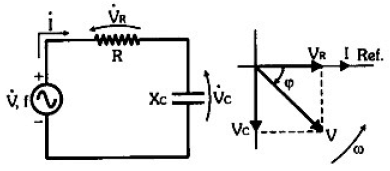

Observe o circuito capacitivo abaixo com o correspondente diagrama fasorial:

No caso de a frequência do gerador aumentar, mantendo a tensão constante, os valores das grandezas XC – I – VC – VR vão, respectivamente, variar do seguinte modo:

As ondas eletromagnéticas estão sujeitas aos fenômenos da reflexão, refração e difração. Nesse contexto, assinale V para a afirmativa verdadeira e F para a falsa.

( ) Ocorre reflexão quando a onda muda seu meio de propagação. Na reflexão, a velocidade de propagação da onda será alterada, pois a mudança de meio gera mudança no comprimento de onda. A frequência das ondas, por depender da fonte geradora, não é alterada na reflexão.

( ) Ocorre refração sempre que uma onda atinge determinada superfície e volta a propagar-se no meio de origem. A onda refratada mantém a velocidade, a frequência e o comprimento de onda iguais aos da onda incidente.

( ) Ocorre difração quando se trata da capacidade das ondas de contornar obstáculos. Exemplificando, ao atingirem uma fenda, as ondas que se propagam na água do mar contornam o obstáculo e chegam até o lado oposto dele, porém, com o formato circular. O tamanho da fenda em relação ao comprimento de onda das ondas influencia na ocorrência do fenômeno; assim, quanto maior for o comprimento de onda em relação à fenda, mais intensa será a difração.

As afirmativas são, respectivamente,

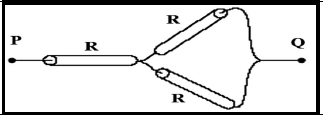

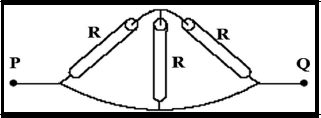

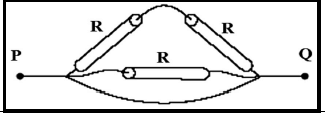

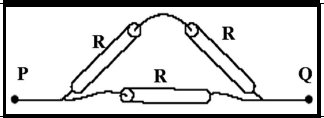

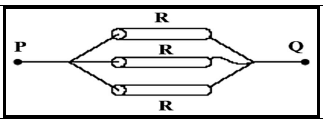

Para realizar testes em um experimento, um perito resolveu montar 5 (cinco) estruturas com resistores, todas com valores de resistência em ohms iguais a R. A única que apresentou o menor valor entre os terminais P e Q foi
