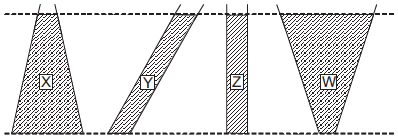

A figura acima representa quatro recipientes diferentes preenchidos com um mesmo líquido, a mesma temperatura. Sabendo-se que os quatro recipientes estão abertos para a atmosfera, conclui-se que a(s) pressão(ões) no fundo do(s) recipiente(s)

Um gás com comportamento ideal é comprimido isotermicamente do estado caracterizado por pressão e volume molar iguais a p1 e V1 para outro cujos valores são p2 e V2. Qual a variação de energia interna ocorrida entre os estados 1 e 2, em J/mol? (T = temperatura absoluta e R = constante dos gases)

Em relação à pressão de vapor de um líquido, é INCORRETO afirmar que

Quando um fluido escoa através de uma restrição, como um orifício, uma válvula parcialmente fechada ou um tampão poroso, sem qualquer variação apreciável de energia cinética ou potencial, e na ausência de transferência de calor, realiza-se um processo

Considere um ciclo de potência a vapor simples em que:

• o fluido de trabalho passa por seus vários componentes sem irreversibilidades;

• não existe queda de pressão por atrito na caldeira e no condensador e o fluido de trabalho fluirá através desses componentes a pressão constante;

• não existem irreversibilidades e transferência de calor com as vizinhanças;

• os processos, através da turbina e através da bomba, são isentrópicos.

Trata-se de um ciclo

Seja um sistema em malha fechada com um controlador P, cuja função de transferência em malha fechada é !$ {\large{Y(s) \over L(s)}}={\large{-4 \over s^2+2s+2}} !$, em variáveis-desvio. Se !$ L(s)=\large{3 \over s} !$ e se o set-point for mantido constante, o offset, definido como o erro permanente entre o set-point e o valor final da variável controlada, será

Constatou-se que uma variável de processo em malha fechada apresentava elevadas sobrelevações (ou overshoots) em resposta a distúrbios ou mudanças no seu set-point. Diagnosticou-se que a causa desse comportamento era sintonia inadequada do controlador, que era um PI, com função de transferência dada por !$ G_C(s)=K_c\left(1+{\large{1 \over τ_IS}} \right) !$, tal que !$ K_c !$ é o ganho do controlador (adimensional) e !$ τ_I !$ é o tempo integral (com unidade de tempo). Dentre as alterações de sintonia apresentadas abaixo, a resposta em malha fechada com o PI se tornará menos oscilatória devido a:

Considere o texto abaixo para responder a questão.

Considere o texto abaixo para responder a questão.

Pretende-se destilar 200 mol/h de uma mistura binária, líquida saturada, formada por 60% de benzeno e 40% de tolueno em base molar. Deve-se produzir um destilado com 95% molar de benzeno e um produto de fundo com 5% molar de benzeno. A alimentação é líquido saturado. A volatilidade relativa é constante e igual a 5.

Usando o método McCabe-Thiele, a razão de refluxo mínima é
