Sobre Sistema Instrumentado de Segurança (SIS), analise as afirmativas a seguir.

I - Um SIS, operado com intertravamento ativo, impede que equipamentos sejam ligados quando as condições de segurança exigidas não são satisfeitas.

II - Uma falha oculta é percebida apenas quando a ação de um SIS é solicitada, seja por demanda ou teste.

III - A Probabilidade de Falha na Demanda (PFD) informa qual a probabilidade de um equipamento funcionar adequadamente quando uma demanda ocorrer.

Está correto o que se afirma em

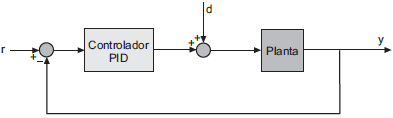

Considere o sistema de controle realimentado, mostrado na figura abaixo, onde r é uma entrada do tipo degrau unitário. Sabe-se que, para uma perturbação d=0, ganho integrador K_I=0, derivativo K_d=0 e proporcional K_p=10, a saída y apresenta sobrepasso de 20% e valor no estado estacionário de 0.9.

Com relação a esse sistema de controle, analise as afirmações a seguir.

I - Se d=0, K_I e K_d forem mantidos, o ganho proporcional K_p aumentado e o sistema em malha fechada permanecer estável, o erro no estado estacionário e o sobrepasso diminuem.

II - Se d=0, K_I e K_p forem mantidos e K_d aumentado, o sobrepasso diminui e e_ss=0.1, onde ess é o erro no estado estacionário.

III- Se d=0, K_d for mantido, K_I=10, K_p=20 e o sistema em malha fechada permanecer estável, o sobrepasso aumenta e e_ss=0.

IV - Se d for um degrau de amplitude 10, K_d =10, K_I=10, K_p=20 e o sistema em malha fechada permanecer estável, então e_ss=0.

Está correto o que se afirma em

O princípio de funcionamento que NÃO é utilizado para medição de nível em processos industriais é denominado

São elementos ou dispositivos mecânicos utilizados para medir a pressão

Associe os principais tipos de dispositivos para medição de temperaturas aos modelos correspondentes.

I - Termômetros	P - Pt-100, Pt-500 e Pt-1000
II - Termorresistores	Q - NTC e PTC
III - Termistores	R - B,E,J,K,R,S e T
IV - Termopares	S - Óptico e infravermelho
	T - Bimetálico, bulbo capilar ou haste de vidro

Associe os medidores de vazão aos tipos de materiais correspondentes.

I - Bocal de vazão	P- Gases exclusivamente
II - Diafragma	Q- Líquidos exclusivamente
III - Eletromagnético	R- Líquidos condutores de eletricidade exclusivamente
IV - Pistão oscilante	S - Líquidos, gases e vapor
	T - Sólidos exclusivamente

Em um projeto de instrumentação, o documento utilizado para caracterizar um instrumento é o(a)

Em um projeto de instrumentação, o documento típico de instalação apresenta

Qual documento NÃO é emitido em projetos de instrumentação?

Um técnico de manutenção eletrônica, ao examinar a documentação básica de projetos de instrumentação, reconheceu que NÃO faz(em) parte de um diagrama P&ID
