Uma linha de transmissão trifásica encontra-se em aberto quando ocorre uma falta na fase a para o terra. A corrente de falta é igual a !$ I_f !$.

Considerando a transformação de Fortescue, as componentes simétricas de sequência zero, positiva e negativa da corrente de linha, referente à fase a, são, respectivamente,

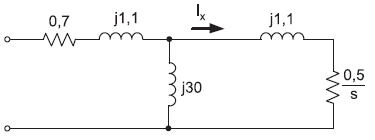

A figura acima apresenta o circuito equivalente por fase de um motor de indução trifásico, refletido para o lado do estator. No circuito, todas as impedâncias são dadas em ohms, as perdas no núcleo são desprezadas e s é o escorregamento do rotor. Quando o motor está em operação nominal, a corrente !$ I_x !$ é igual a 10 A, e as perdas rotacionais

valem 550 W.

Sabendo-se que, nessa condição, o escorregamento do rotor é de 5%, então, a potência mecânica de saída no eixo do motor, em watt, é

O lado de baixa tensão (BT) de um transformador trifásico é ligado em Y com o neutro solidamente aterrado. O lado de alta tensão (AT) é ligado em triângulo. Sabe-se que a impedância de sequência zero do transformador é !$ Z_0 !$.

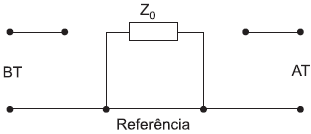

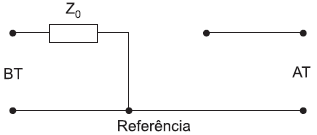

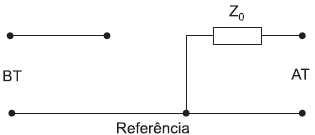

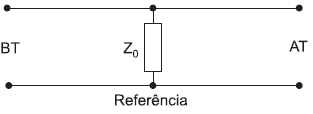

Considerando-se as grandezas em valores por unidade, na base do transformador, o circuito equivalente de sequência zero desse transformador é

O neutro de uma carga trifásica ligada em Y é aterrado através de uma resistência de 5 !$ Ω !$. Uma linha de transmissão conecta a carga a uma fonte cujo neutro é solidamente aterrado. As componentes de sequência positiva, negativa e zero da corrente de linha são !$ 90 \angle-15ºA !$, !$ 1 \angle10ºA !$ e !$ 3 \angle0ºA !$, respectivamente.

O valor, em volts, do módulo da tensão do neutro da carga, em relação ao neutro da fonte, é

Um gerador de 25 kV, 50 MVA, tem reatância interna igual a 0,10 pu. O mesmo é conectado a um sistema elétrico de potência, cujas grandezas de bases, no ponto de conexão, são 50 kV e 100 MVA.

O valor da reatância interna do gerador, em pu, na base do sistema, é

Em um sistema elétrico trifásico, as tensões de cada fase, em relação ao neutro, são !$ V_{an}=127 \angle30ºV !$, !$ V_{bn}=127 \angle-90º V !$ e !$ V_{cn}=127 \angle 150ºV !$.

A velocidade de rotação do eixo de um motor de corrente contínua operando a vazio é 1.200 r.p.m. Quando o motor opera a plena carga, a velocidade de rotação do eixo passa a ser de 1.000 r.p.m.

A regulação de velocidade desse motor, em valor percentual, é

Um motor de indução bobinado de dois polos é conectado a uma rede elétrica cuja frequência é igual a 50 Hz. O torque induzido pelo campo magnético é igual a 40 N.m.

Sabendo-se que o motor está operando com um escorregamento de 2% e que !$ \pi=3,14 !$ rad, então, o valor das perdas no cobre do rotor desse motor, em watt, é

A potência de saída disponível no eixo de um motor de indução de rotor bobinado de 2 polos é igual a 5700!$ \pi !$ W. O motor é alimentado pela rede elétrica de frequência 60 Hz e aciona uma carga de torque resistivo de 50 N.m.

Considerando-se o sistema em regime permanente, o valor do escorregamento do rotor nessas condições, em valor percentual, é
