O circuito da figura acima é uma fonte de tensão regulada que usa como referência um diodo zener com 6 V de tensão nominal. A tensão não regulada de entrada !$ (V_{nr}) !$ tem valor nominal de 15 V e admite uma variação de !$ ± 20\% !$em torno do seu valor nominal. A resistência de carga pode assumir valores que variam de 100 !$ Ω !$ até a resistência infinita (ckt aberto).
Nessas condições, qual será a corrente máxima, em mA, suportada pelo diodo?
Provas
Questão presente nas seguintes provas

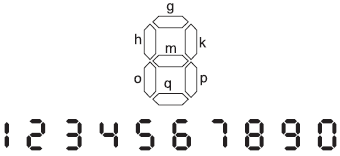

A figura acima mostra o conjunto de leds e os algarismos de 0 a 9 que formam o dispositivo de sete segmentos. Cada segmento é um led independente que, na figura, é representado por uma letra minúscula. Para acender qualquer um dos segmentos, usa-se uma função combinacional de quatro variáveis (4 bits) dada por Sx = f(V, X, Y, Z), onde:
• V corresponde ao bit mais significativo;
• X assume uma das sete letras dos sete segmentos;
• Sx=1 significa segmento aceso;
• Sx=0 significa segmento apagado ou combinações indiferentes (don’t care).
Considerando o exposto, o segmento, cuja função (Sx) terá o menor número de mintermos, ou seja, o menor número de células com nível lógico 1 no mapa de Karnaugh, é o
Provas
Questão presente nas seguintes provas
O circuito da figura usa um transistor NPN !$ ( \beta=100 \, e \, V_{BE}=0,6 \, V) !$.
Analisando as condições e os dados do circuito, conclui-se que o transistor está saturado e o valor aproximado da potência dissipada no resistor !$ R_C !$, em mW, é
Provas
Questão presente nas seguintes provas

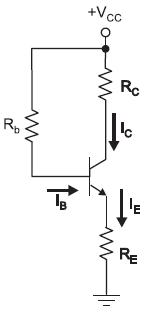

O tipo de configuração montada com o transistor mostrada na figura acima corresponde ao tipo de polarização conhecido por
Provas
Questão presente nas seguintes provas
Um amplificador de potência, tendo, em sua entrada, um sinal com potência de 2 mW, apresenta, em sua saída, um sinal de potência equivalente a 4 W.
O ganho desse amplificador, em dB, é
Dado: Considere o log10(2) = 0,3
Provas
Questão presente nas seguintes provas
O circuito da figura acima, montado para ensaios de medidas elétricas, serve para identificar a tensão nominal e a resistência interna de uma bateria desconhecida. Variando- se o potenciômetro P, foram obtidas as seguintes medidas:
| Tensão no voltímetro | Corrente no amperímetro |
| 13,4 V | 2 A |
| 11,0 V | 5 A |
A tensão nominal da bateria, em V, e a sua resistência interna, em !$ Ω !$, são, respectivamente,
Provas
Questão presente nas seguintes provas

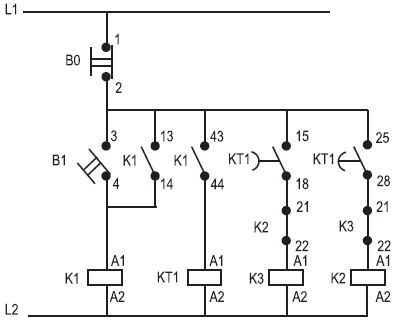

O diagrama auxiliar mostrado acima pode ser empregado na partida de motores trifásicos com chave estrela-triângulo. Nesse circuito, o botão normalmente aberto B1 inicia o processo de energização da máquina, e o botão normalmente fechado B0 desliga a mesma.
A esse respeito, analise as afirmativas abaixo.
I – Esse tipo de acionamento reduz a corrente de partida do motor e é amplamente utilizado nos parques industriais.
II – Para o circuito acima, enquanto o motor estiver operando com conexão em triângulo, as contatoras K1 e K2 e o relé temporizado KT1 estarão energizados.
III – O torque da máquina é independente do tipo de conexão que está sendo utilizado, ou seja, para a mesma tensão de alimentação e a mesma velocidade da máquina, o torque produzido por meio da conexão estrela é o mesmo que o torque produzido por meio da conexão triângulo.
Está correto APENAS o que se afirma em
Provas
Questão presente nas seguintes provas
Considere as informações a seguir para responder a questão.

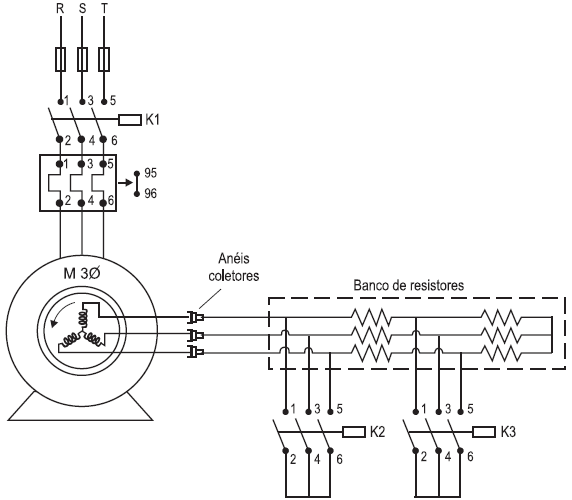

O esquema apresentado acima é de acionamento de um motor trifásico de rotor bobinado. Nesse circuito, um banco de resistores é conectado ao rotor do motor através dos anéis coletores, enquanto que o estator é conectado à rede elétrica através da contatora K1.
Em relação ao diagrama apresentado, analise as afirmativas a seguir.
I – O aumento da resistência do rotor no motor de indução aumenta o torque de partida da máquina.
II – Este tipo de acionamento é utilizado na prática para realizar, através da variação da resistência no rotor, o controle de velocidade da máquina na operação em regime permanente.
III – A conexão do banco de resistores aumenta a resistência no rotor, mas não altera as perdas ôhmicas do mesmo.
Está correto APENAS o que se afirma em
Provas
Questão presente nas seguintes provas
Considere as informações a seguir para responder a questão.
O esquema apresentado acima é de acionamento de um motor trifásico de rotor bobinado. Nesse circuito, um banco de resistores é conectado ao rotor do motor através dos anéis coletores, enquanto que o estator é conectado à rede elétrica através da contatora K1.
Observando o diagrama apresentado, tem-se como procedente a seguinte situação:
Provas
Questão presente nas seguintes provas
O sistema apresentado acima é composto de um reservatório d’água e de um tubo em U que se encontra totalmente cheio. A curvatura do tubo está 1 m acima da superfície da água, e 6 m acima da extremidade de saída do tubo, conforme ilustra a figura.
Considere as seguintes informações:
• tanto a superfície do reservatório quanto a extremidade de saída do tubo estão à pressão atmosférica;
• o escoamento é permanente, incompressível, sem atrito e ao longo de uma linha de corrente;
• o reservatório é suficientemente grande em comparação com o tubo para que o nível do mesmo permaneça constante.
Com base nas informações e adotando a aceleração gravitacional de 10 !$ m/s^2 !$, qual a velocidade do jato na extremidade de saída do tubo?
Provas
Questão presente nas seguintes provas
