Um motor síncrono trifásico de dois polos tem uma reatância síncrona igual a 2 !$ Ω !$. A tensão interna do motor, em regime permanente, é de !$ 20 \pi \sqrt3 V !$.

Desprezando-se as perdas e sabendo-se que o motor é ligado à rede de distribuição trifásica de 220 V/60 Hz, então, o torque máximo, em N.m, que esse motor pode desenvolver é

A tensão fase-fase de circuito aberto de um gerador síncrono é 300 V quando a corrente de campo é igual a 5 A.

Sabendo-se que a frequência da tensão é constante e que o gerador opera na região linear da curva de magnetização, então, o valor dessa tensão, em volts, quando a corrente de campo for igual a 6 A, é

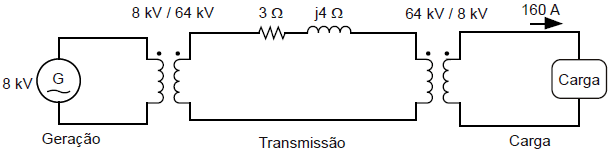

A figura acima mostra o equivalente monofásico simplificado de um sistema elétrico de potência. Sabendo-se que a corrente da carga é de 160 A, e considerando-se os transformadores ideais, então, o valor das perdas, em watt, em uma das fases do sistema de transmissão, é

Três resistores de 12 !$ Ω !$ são ligados em !$ Δ !$ e formam um banco resistivo trifásico. Esse banco é alimentado por um transformador trifásico de 13,2 kV/440 V, em que o lado de alta tensão é ligado em Y, e o de baixa, em !$ Δ !$.

O valor, em ohm, da resistência equivalente por fase, vista pelo lado de alta tensão do transformador, é

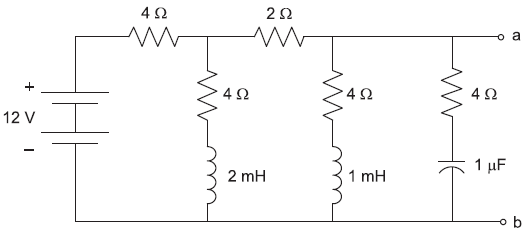

A tensão, em volts, e a resistência, em ohms, do circuito de Thevenin equivalente ao circuito da figura acima, visto dos terminais a e b, valem, respectivamente,

Deseja-se calcular o fator de potência da carga RL apresentada na figura ao lado. Para isso, dois testes foram realizados: um em corrente contínua e outro em corrente alternada, respectivamente. No primeiro, uma bateria de 1 V foi conectada aos terminais da carga, e a corrente lida no amperímetro foi de 0,5 A. No segundo, uma fonte de valor r.m.s, de tensão igual a 4 V, foi conectada aos terminais da carga, e o valor r.m.s da corrente lida no amperímetro foi de 1 A.

De acordo com essas informações, o valor do fator de potência da carga é

Uma carga trifásica consiste em três resistores de 9 !$ Ω !$ ligados em !$ Δ !$.

Para que um banco de resistores, ligados em Y, seja equivalente a essa carga, o valor da resistência por fase do banco, em ohm, deve ser

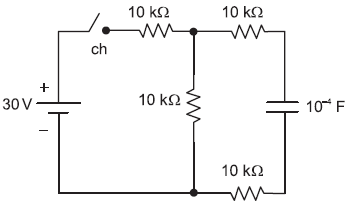

No circuito CC da figura acima, inicialmente a chave se encontra aberta, e o capacitor está descarregado. Sabe-se que o capacitor atinge a carga plena quando é decorrido um tempo equivalente a 5 Constantes de Tempo desse circuito.

Esse tempo, em segundos, vale

Considere um cubo no qual uma de suas faces está no potencial elétrico !$ V_0 !$ [volt], e as demais faces estão no potencial zero.

Dado que, no interior do cubo, o dielétrico é o ar, qual o potencial elétrico, em volts, no centro desse cubo?

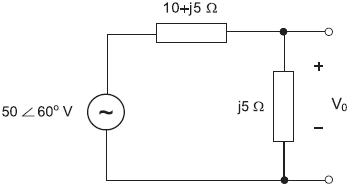

O circuito CA da figura acima mostra uma fonte de tensão alimentando duas impedâncias.

Com base no circuito, o valor, em volt, do fasor de tensão !$ V_0 !$ é
