Suponha que as saídas que representam o estado de um contador binário de 3 bits sejam ligadas às entradas de um circuito decodificador/demultiplexador (decoder/demultiplexer) 3:8, e que a entrada de clock do contador receba uma onda quadrada, simétrica, de frequência fixa, de valores lógicos que se alternam entre 0 e 1.
Sendo assim, o sinal na primeira saída do demux vai apresentar uma forma de onda com uma frequência que é a frequência de entrada
Provas
Questão presente nas seguintes provas
O circuito mostrado na figura funciona como um flip-flop
Provas
Questão presente nas seguintes provas
Dada a expressão booleana
F(w,x,y,z) = x + x.y’.z + x’.y’.z + w.x + w’.x + x’.y’
na qual “+” significa “ou lógico”, “.” significa “e lógico” e “ ’ ” significa a “negação lógica”, qual das expressões é equivalente à expressão dada?
Provas
Questão presente nas seguintes provas
- Estatística InferencialEstimadoresDistribuição Amostral dos EstimadoresDistribuição Amostral da Média
A vida útil (em 1.000 horas) de um componente eletrônico é uma variável aleatória, normalmente distribuída com média 5 h e variância 9 h2. Uma amostra aleatória de 16 componentes é retirada da produção e a média da amostra é registrada.
Definindo !$ \Phi !$(z) = P(Z ≤ z), onde Z é uma variável aleatória normal padrão, a expressão que denota a probabilidade de que a média da amostra seja superior a 5,5 h é dada por
Provas
Questão presente nas seguintes provas
Suponha um amplificador cujo estágio de saída tem uma limitação de taxa de variação de tensão (slew-rate) de 1 V/μs.
Considerando-se somente essa limitação e desconsiderando-se todas as outras limitações de frequência, qual é, aproximadamente, a frequência máxima de um sinal senoidal para o qual a saída é de 10 V de pico (20 V pico a pico)?
Provas
Questão presente nas seguintes provas
Quando um transistor de junção bipolar está polarizado na região de saturação, tem-se que o(a)
Provas
Questão presente nas seguintes provas

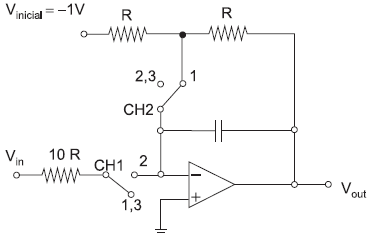

O circuito, mostrado na figura, com um amplificador operacional ideal é um integrador simples de 3 modos. Os modos são escolhidos pela posição das chaves CH1 e CH2: REINICIAR (chaves em 1), INTEGRAR (chaves em 2) e MANTER (HOLD, chaves em 3).
Supondo que o integrador está no modo HOLD, com a saída Vout = −2 V, se as chaves forem comutadas, simultânea e instantaneamente, para a posição REINICIAR, a tensão de saída Vout vai
Provas
Questão presente nas seguintes provas

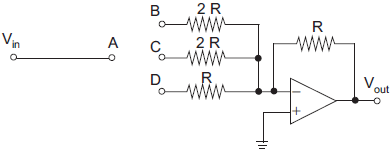

No circuito ilustrado, o amplificador operacional é ideal e se pode conectar o pino A aos pinos B, C e D, de todas as maneiras possíveis, inclusive conectando-os em conjunto (por exemplo, A com B e C).
Desse modo, quantos valores diferentes, não nulos, para o ganho Vout / Vin podem ser obtidos?
Provas
Questão presente nas seguintes provas
Ao final de uma expansão isotérmica, onde T = 100 K, uma quantidade de um gás ideal correspondente a !$ n= \dfrac {1} {8,3} !$ moles quadruplica seu volume, que inicialmente era Vi = 10 litros.
Qual o calor absorvido pelo gás ideal durante essa expansão?
Dados:
• ln 2 = 0,69
• Constante dos gases R = 8,3 J/(K.mol)
Provas
Questão presente nas seguintes provas
Um fluido ideal, incompressível e sem viscosidade, é conduzido por um tubo horizontal fino (plano horizontal xy) que se bifurca, como mostrado na figura acima. As seções retas antes e depois da bifurcação são idênticas. A velocidade do fluido na posição de v1 é igual a 2,0 m/s.
Qual a diferença de pressão ΔP = P1 – P2 (em Pa) entre a posição de v1 e v2 (ou v3)?
Dados:
• Aceleração da gravidade g = 10 m/s2
• Densidade do fluido ρ = 1,0 × 103 kg/m3
• As pressões e velocidades nas posições de v2 e v3 são idênticas
Provas
