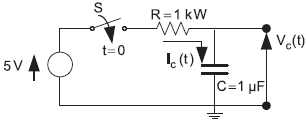

O circuito acima representa um transitório RC, no qual a chave S é fechada em t = 0 segundos, e, nesse instante, o capacitor encontra-se descarregado.

Decorrido um tempo maior que 20 constantes de tempo do circuito, a corrente I_c(t), em ampères, e a tensão V_c(t), em volts, no capacitor serão, respectivamente,

O gerador de tensão contínua, representado no circuito da figura, apresenta tensão em vazio V_G = 24 V, resistência interna r_i = 1 !$ \Omega !$ e alimenta uma carga resistiva de R_L = 99 !$ \Omega !$. Em um dado momento, ocorre um curto na carga, também representado no mesmo circuito.

Qual o valor, em ampères, da corrente que circula pelo gerador de tensão contínua V_G após a ocorrência do curto?

Aços inoxidáveis são ligas ferrosas de alta resistência à corrosão em uma grande variedade de atmosferas, tendo como principal elemento de liga o cromo, numa concentração mínima de 11%p. Em relação às microestruturas características, os aços inoxidáveis se dividem em austeníticos, martensíticos e ferríticos.

A respeito de corrosão, considere as afirmativas abaixo.

I - Os austeníticos são os menos resistentes à corrosão.

II - Os martensíticos são magnéticos.

III - Os ferríticos podem ser endurecidos por encruamento.

Está correto APENAS o que se afirma em

Corrosão galvânica ocorre quando dois metais ou ligas com diferentes composições químicas são acoplados eletricamente e expostos a um eletrólito.

Considere as afirmações abaixo a respeito de corrosão galvânica.

I - O metal menos nobre do acoplamento sofre corrosão, protegendo aquele mais inerte.

II - Quando tubulações de aço e cobre são unidas em um ambiente marinho, o cobre sofrerá corrosão localizada na junção com o aço.

III - Em chapas galvanizadas, o aço será protegido, mesmo que exposto ao meio ambiente por danos ocorridos na cobertura de zinco.

É CORRETO o que se afirma em

Problemas de corrosão possuem um forte apelo econômico, pois se estima que 5% das receitas de uma nação industrializada sejam gastos na prevenção de processos de corrosão e manutenção ou substituição de produtos que apresentem reações de corrosão.

Quanto às características dos processos de corrosão, têm-se que:

Em uma instalação industrial, há dois geradores shunt de corrente contínua com forças eletromotrizes geradas iguais, alimentando uma carga de 200 kW com tensão nominal igual a 400 V. O gerador G1 possui resistência interna de armadura igual a 2 !$ \Omega !$ e potência nominal igual 180 kW, e o gerador G2 possui resistência interna de armadura igual a 8 !$ \Omega !$, e potência nominal igual a 60 kW.Dois amperímetros A1 e A2 são instalados na saída dos geradores: A1 no circuito do G1 e A2 no circuito do G2.

As indicações, em ampères, dos amperímetros A1 e A2 são, respectivamente,

A maioria dos materiais apresenta algum tipo de interação com o meio ambiente, o que pode resultar em deterioração de propriedades e aparência, comprometendo a vida útil do equipamento. Os materiais apresentam diferentes mecanismos de deterioração e, nos metais, tal mecanismo é conhecido como corrosão.

Em relação à corrosão metálica, considere as afirmações abaixo.

I - Os átomos do metal cedem elétrons, caracterizando uma reação de oxidação.

II - O local onde ocorre a oxidação é chamado de catodo.

III - Os elétrons cedidos são transferidos para outra espécie química e se tornam parte dela, caracterizando uma reação de redução.

IV - O local onde ocorre a redução é chamado de anodo.

São corretas as afirmações

Uma turbina opera com eficiência hidráulica de 0,90 e eficiência mecânica de 0,80.

A eficiência global dessa turbina é

Uma turbina opera sob pressão de 6,0 m de água a uma vazão de 8,0 m³/s.

Dado: Considere g = 10,0 m/s²
ρ_água = 1,0 x 10³ kg/m³

A potência hidráulica fornecida pela turbina, em kW, é

Um gerador síncrono trifásico com ligação estrela, dois polos, operando em 60 Hz, com reatância síncrona igual a 16 !$ \Omega !$ e resistência desprezível, alimenta uma carga de 600 VA, com fator de potência unitário e tensão igual a 173 V entre fases.

Nessas condições, a regulação (reg) de tal máquina é tal que

Dado: !$ \sqrt{3}=1,73 !$
