Um motor é capaz de empurrar horizontalmente uma coluna de água através de um tubo de secção reta de área = 5,0 cm² com a vazão de 15,0 L/s.

Dado: Considere ρ = 1,0 x 10³ kg/m³

A velocidade de escoamento da água no tubo, em m/s, é

Um gás ideal é levado de um estado inicial (i), onde P_i = 200,0 kPa e V_i = 40,0 L, para um estado final (f), onde V_f = 108,0 L, seguindo uma transformação isotérmica.

O módulo do trabalho realizado pelo gás, em kJ, para ir do estado inicial ao estado final é

Dado: e = 2,7

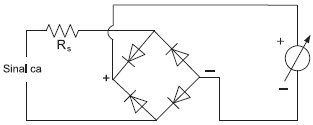

Em um painel de medição de uma sala de controle, existe um voltímetro que monitora a tensão para um conjunto de processadores, e que utiliza um mecanismo do tipo D’Arsonval, com resistência interna de 35 !$ \Omega !$ para uma corrente de deflexão máxima da ordem de 2 mA, conforme ilustra a figura.

Supondo que os diodos da ponte retificadora são ideais, o valor do resistor R_s, em ohms, a ser inserido, quando se aplica 20 V ca nos terminais do voltímetro, para que se obtenha deflexão máxima, é tal que

Dados: !$ \pi !$ = 3,14

!$ \sqrt{2}=1,41 !$

Uma placa de cobre é capaz de conduzir 80,0 W de calor através de uma área de contato de 5,0 cm².

Dado:
Considere a condutividade térmica do cobre
como 400,0 W/mK

O módulo do gradiente transversal de temperatura em K/m dessa placa é

Um sistema de bombeamento é mostrado na figura. A variação da energia específica, ε, do fluido em função da coordenada x está representada em

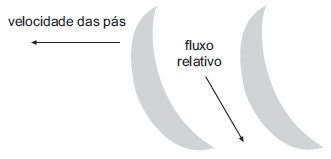

As pás de um rotor de uma bomba de água se movem como na figura. Os vetores U, V e W são, respectivamente, a velocidade tangencial das pás, a velocidade absoluta do escoamento e a velocidade relativa do escoamento em relação às pás, tudo para a saída do canal.

A respeito das velocidades, considere as afirmativas abaixo.

No diagrama unifilar da figura, os dois geradores ligados em estrela alimentam uma carga de 200 MW com fator de potência igual a 0,8 em atraso, através de um barramento de 13,8 kV. Com um cossímetro (instrumento que mede o fator de potência), verificou-se que o fator de potência do gerador G1 é igual a 0,6 atrasado, e a carga está igualmente distribuída entre ambos os geradores.

A potência reativa do gerador G2 em MVAR é igual a

Uma fonte a temperatura T fornece calor para uma vasilha contendo cubos de gelo a 0 °C. O calor é conduzido através de uma placa como mostra a figura. Esse calor é absorvido pelo gelo na forma de calor latente de fusão, de modo que uma certa quantidade (massa M) de gelo derrete, como mostrado na tabela. Ao longo do processo, a fonte de calor esfria.

Δt	M	T média
1 min → 2 min	18 g	600 °C
2 min → 3 min	17 g	T1
3 min → 4 min	16 g	T2
4 min → 5 min	15 g	T3
5 min → 6 min	12 g	T4
6 min → 7 min	10,5 g	350 °C

A temperatura média T3 correspondente ao intervalo 4 min → 5 min é

A lei de Coulomb estabelece que a força entre duas cargas elétricas, Q1 e Q2, é diretamente proporcional ao produto dessas cargas elétricas e inversamente proporcional ao quadrado da distância que as separa. Quando tanto as cargas (statcoulomb) quanto a distância entre elas (centímetro) são expressas no sistema CGS, a constante de proporcionalidade é 1.

Para as cargas Q1 igual a 2 statcoulomb e Q2 igual a 8 statcoulomb, separadas por um distância d igual a 2 cm, a força que atua sobre essas cargas, no sistema MKS, é igual a

Em uma usina hidrelétrica, em horários de pico, ou seja, aumento excessivo da carga, alguma máquina síncrona deverá ser operada como compensador síncrono.

Considere as afirmações a seguir referentes a essa máquina que opera como compensador síncrono.

I - A tensão induzida da máquina é maior do que a tensão do sistema.

II - Há subexcitação do campo.

III - Tal máquina fornece potência reativa.

Está correto APENAS o que se afirma em
