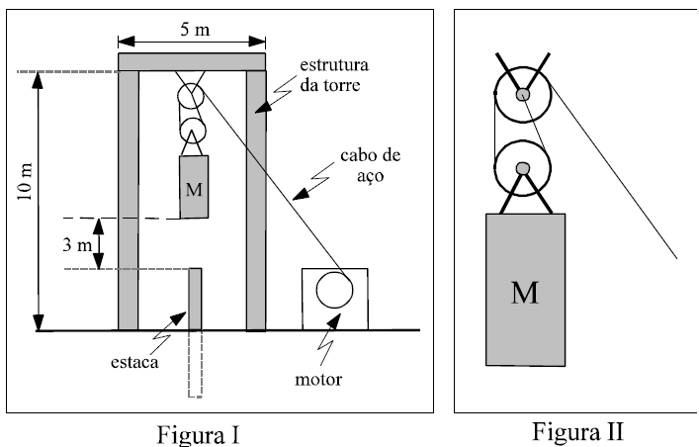

Perfuratrizes de impacto são comumente utilizadas na construção civil, para o estabelecimento de fundações de prédios e de casas, e na perfuração de poços artesianos e semi-artesianos. Elas consistem de uma torre usada para levantar um bloco M por um sistema de roldanas que, quando liberado, bate sobre uma estaca que perfura o solo. A perfuratriz está esquematizada na figura I abaixo. O sistema de polias que levanta o bloco M está detalhado na figura II.

Considerando que a torre tenha uma massa igual a 500 kg, que o bloco M tenha uma massa igual a 200 kg, que a aceleração gravitacional g seja igual a 10 m/s2 e que, ao sofrer cada impacto do bloco M, a estaca penetre 10 cm no solo, julgue o item seguinte.

Enquanto o bloco M estiver parado, ou movendo-se com velocidade constante, a tensão no cabo será igual ao peso sustentado.

Perfuratrizes de impacto são comumente utilizadas na construção civil, para o estabelecimento de fundações de prédios e de casas, e na perfuração de poços artesianos e semi-artesianos. Elas consistem de uma torre usada para levantar um bloco M por um sistema de roldanas que, quando liberado, bate sobre uma estaca que perfura o solo. A perfuratriz está esquematizada na figura I abaixo. O sistema de polias que levanta o bloco M está detalhado na figura II.

Considerando que a torre tenha uma massa igual a 500 kg, que o bloco M tenha uma massa igual a 200 kg, que a aceleração gravitacional g seja igual a 10 m/s2 e que, ao sofrer cada impacto do bloco M, a estaca penetre 10 cm no solo, julgue o item seguinte.

Se o bloco M estiver sendo erguido com aceleração diferente de zero, então o torque resultante sobre a estrutura da torre em relação ao seu centro de massa não será nulo.

Perfuratrizes de impacto são comumente utilizadas na construção civil, para o estabelecimento de fundações de prédios e de casas, e na perfuração de poços artesianos e semi-artesianos. Elas consistem de uma torre usada para levantar um bloco M por um sistema de roldanas que, quando liberado, bate sobre uma estaca que perfura o solo. A perfuratriz está esquematizada na figura I abaixo. O sistema de polias que levanta o bloco M está detalhado na figura II.

Considerando que a torre tenha uma massa igual a 500 kg, que o bloco M tenha uma massa igual a 200 kg, que a aceleração gravitacional g seja igual a 10 m/s2 e que, ao sofrer cada impacto do bloco M, a estaca penetre 10 cm no solo, julgue o item seguinte.

A força média exercida pelo bloco M durante o impacto contra a estaca é de 60 kN.

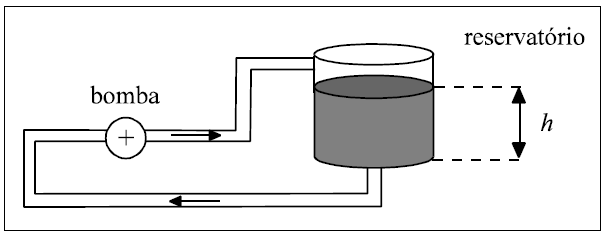

No transporte de líquidos e gases em dutos, os parâmetros físicos mais relevantes a serem considerados são a pressão, a velocidade de escoamento e a viscosidade. Considere o caso em que um fluido contido em um reservatório é bombeado ciclicamente por um duto de seção com área A, conforme a figura abaixo. O nível estático do líquido no reservatório é mantido a uma altura h a partir do fundo do reservatório.

Acerca dessa situação e do movimento de líquidos e de gases em dutos, julgue o item a seguir.

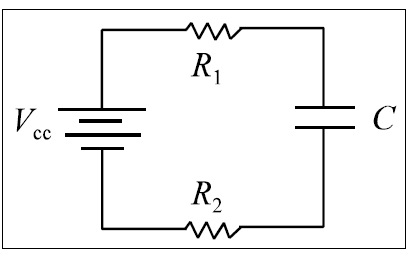

O comportamento da pressão e da vazão pode ser modelado adequadamente pela tensão e pela corrente no circuito elétrico abaixo, em que os resistores R1 e R2 simulam as perdas de pressão por atrito ao longo das tubulações e a capacitância C representa a capacidade de armazenamento do reservatório.

No transporte de líquidos e gases em dutos, os parâmetros físicos mais relevantes a serem considerados são a pressão, a velocidade de escoamento e a viscosidade. Considere o caso em que um fluido contido em um reservatório é bombeado ciclicamente por um duto de seção com área A, conforme a figura abaixo. O nível estático do líquido no reservatório é mantido a uma altura h a partir do fundo do reservatório.

Acerca dessa situação e do movimento de líquidos e de gases em dutos, julgue o item a seguir.

No caso de fluidos viscosos, o trabalho realizado sobre o fluido para movê-lo é igual à soma da variação da energia cinética, da variação da energia potencial gravitacional e da energia térmica gerada pelo atrito devido à viscosidade.

No transporte de líquidos e gases em dutos, os parâmetros físicos mais relevantes a serem considerados são a pressão, a velocidade de escoamento e a viscosidade. Considere o caso em que um fluido contido em um reservatório é bombeado ciclicamente por um duto de seção com área A, conforme a figura abaixo. O nível estático do líquido no reservatório é mantido a uma altura h a partir do fundo do reservatório.

Acerca dessa situação e do movimento de líquidos e de gases em dutos, julgue o item a seguir.

De uma maneira geral, para líquidos incompressíveis e não-viscosos, a pressão p ao longo de um duto pode ser descrita pela equação de Bernoulli, \( p+\dfrac{1}{2}\rho vÇ2+ \rho gh = K \), em que D é a densidade, v é a velocidade, h é a posição vertical do duto em relação a um nível de referência, g é o módulo da aceleração gravitacional e K é uma constante.

No transporte de líquidos e gases em dutos, os parâmetros físicos mais relevantes a serem considerados são a pressão, a velocidade de escoamento e a viscosidade. Considere o caso em que um fluido contido em um reservatório é bombeado ciclicamente por um duto de seção com área A, conforme a figura abaixo. O nível estático do líquido no reservatório é mantido a uma altura h a partir do fundo do reservatório.

Acerca dessa situação e do movimento de líquidos e de gases em dutos, julgue o item a seguir.

Se, em algum segmento da tubulação, houver uma redução no diâmetro do duto para uma área A’< A, então, nesse ponto, a velocidade de escoamento v aumenta para v’ = (A/A’)v, tanto para líquidos como para gases.

No transporte de líquidos e gases em dutos, os parâmetros físicos mais relevantes a serem considerados são a pressão, a velocidade de escoamento e a viscosidade. Considere o caso em que um fluido contido em um reservatório é bombeado ciclicamente por um duto de seção com área A, conforme a figura abaixo. O nível estático do líquido no reservatório é mantido a uma altura h a partir do fundo do reservatório.

Acerca dessa situação e do movimento de líquidos e de gases em dutos, julgue o item a seguir.

Para bombear líquido, a diferença de pressão gerada pela bomba deve ser igual à diferença de pressão hidrostática do fluido entre o ponto em que o líquido entra no reservatório e o nível estático do líquido.

De um ponto A de uma praia, Pedro avistava uma plataforma de petróleo, em alto-mar, situada no ponto C, conforme a figura acima. Interessado em calcular a que distância estava da plataforma, ele caminhou até um ponto B, de onde também avistava a plataforma, de forma que o ângulo CAB fosse reto e o ângulo ABC medisse 60º. Em seguida, determinou um ponto D no prolongamento de AC, de modo que o ângulo CBD fosse reto. Com base nessa situação, julgue o item subseqüente.

Se AD = 800 m, então a distância de Pedro à plataforma é inferior a 2.300 m.

De um ponto A de uma praia, Pedro avistava uma plataforma de petróleo, em alto-mar, situada no ponto C, conforme a figura acima. Interessado em calcular a que distância estava da plataforma, ele caminhou até um ponto B, de onde também avistava a plataforma, de forma que o ângulo CAB fosse reto e o ângulo ABC medisse 60º. Em seguida, determinou um ponto D no prolongamento de AC, de modo que o ângulo CBD fosse reto. Com base nessa situação, julgue o item subseqüente.

Mesmo sendo possível calcular a distância AB e o ângulo ABC, para determinar a distância de Pedro à plataforma é indispensável a determinação do ponto D.
