Julgue os itens abaixo, relativos à aplicação de realimentação negativa em circuitos amplificadores lineares.
A realimentação negativa sempre aumenta a impedância de entrada do amplificador.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica AnalógicaCircuitosModelos equivalentes e realimentação
Julgue os itens abaixo, relativos à aplicação de realimentação negativa em circuitos amplificadores lineares.
A realimentação negativa pode tornar um amplificador linear menos sensível à variação nos parâmetros intrínsecos dos dispositivos semicondutores usados no circuito, como, por exemplo, os transistores.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica AnalógicaCircuitosModelos equivalentes e realimentação
Julgue os itens abaixo, relativos à aplicação de realimentação negativa em circuitos amplificadores lineares.
A realimentação negativa pode ser utilizada para melhorar a estabilização de circuitos eletrônicos.
Provas

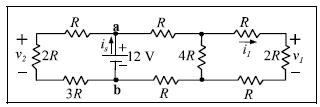

A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a
resistência equivalente do circuito visto a partir da fonte DC é 2,5 S.
Provas
A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a
Provas
A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a
Provas
A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a
Provas
A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a
Provas
No circuito da figura acima, os flip-flops são do tipo TTL, os amplificadores operacionais são alimentados por tensões de –15 V e +15 V e o sinal de clock é uma onda quadrada em nível TTL com 800 kHz. Com relação a esse circuito, julgue os itens a seguir.
Quando os sinais digitais Q3, Q2, Q1 e Q0 assumirem os valores lógicos Q3Q2Q1Q0 = 1111, o valor da tensão na saída VS será de 15 V.
Provas
No circuito da figura acima, os flip-flops são do tipo TTL, os amplificadores operacionais são alimentados por tensões de –15 V e +15 V e o sinal de clock é uma onda quadrada em nível TTL com 800 kHz. Com relação a esse circuito, julgue os itens a seguir.
Provas
