Foram encontradas 2.827 questões.
Existem várias linguagens de programação para controladores lógicos programáveis (CLPs). O International Electrotechnical Committee (IEC) é responsável pela padronização dessas linguagens, sendo a norma IEC1131-3 programming languages recomendada pelo IEC. A respeito de linguagens de programação para CLPs, julgue o item a subseqüente.
A linguagem de diagrama de contatos (ladder diagram) originou-se dos diagramas elétricos em ladder (escada), cujo princípio provém da lógica de relés e contatos.
Provas
Questão presente nas seguintes provas
Um processo a ser controlado possui função de transferência de malha aberta dada por !$ G(s)=\dfrac{K}{s(s+1)} !$, com K > 0. Considerando um procedimento de fechamento de malha com realimentação negativa unitária nessa situação, julgue o item subseqüente.
O segmento de reta s < –1, com s real no plano complexo, faz parte do lugar geométrico das raízes do sistema.
Provas
Questão presente nas seguintes provas
Em eletrônica digital, é comum o uso de diferentes bases de numeração. Acerca desse assunto, julgue o item seguinte, considerando que o sistema de numeração utilizado para cada número está indicado em subscrito.
101011binário corresponde a 43decimal.
Provas
Questão presente nas seguintes provas
A figura acima mostra a geração de um sinal QPSK (do inglês, quadrature-shift keying), em que a seqüência binária de entrada é 01101000. A respeito da figura e desse tipo de modulação, julgue o item a seguir.
As componentes x1(t) e x2(t) podem ser construídas da seguinte forma: x1(t) = Si1f1(t) e x2(t) = Si2f2(t), em que !$ \sqrt{\dfrac{2}{t}} !$ f1(t) = cos (2fCt) e f2(t) = !$ \sqrt{\dfrac{2}{t}} !$ sen (2fCt), 0 t T, correspondem ao par de portadoras em quadratura e Si1 e Si2 representam o bit de índice i das seqüências S1 e S2.
Provas
Questão presente nas seguintes provas
Julgue os itens abaixo, relativos a aspectos de circuitos digitais.
O número 31, na representação decimal, corresponde, na representação binária, a 11111.
Provas
Questão presente nas seguintes provas
Nos últimos anos, em decorrência dos avanços da microeletrônica, cada vez mais produtos de automação industrial têm sido lançados no mercado com o rótulo de inteligentes. Entre esses equipamentos, estão os chamados transmissores inteligentes. Como exemplo, a figura acima mostra o diagrama de blocos do transmissor inteligente de temperatura TT411, produzido pela empresa SmarResearch. Nesse equipamento, todas as conexões a sensores de temperatura, como termopares e RDTs, devem ser feitas por meio de quatro parafusos ligados à placa de entrada. Curvas de caracterização dos sensores podem ser armazenadas na memória e serem usadas para processamento digital das medições de tensão ou resistência, feitas nos terminais dos sensores.
A ligação do aparelho a uma rede de 4-20 mA é feita por meio de dois parafusos da placa principal. Um modem BELL 202 emprega modulação FSK para a troca de dados digitais pelo barramento de 4-20 mA, sem afetar a informação analógica provida pelo transmissor. A alimentação do transmissor é proporcionada também pelo barramento de 4-20 mA. Portanto, pelo referido barramento, o transmissor TT411 retira a sua alimentação, transmite informações analógicas e se comunica de forma digital com outros equipamentos. O TT411 pode, por exemplo, ter seus parâmetros programados a distância e ao mesmo tempo acionar atuadores analógicos.
Diante dessas informações e da figura acima, julgue o item a seguir.
Suponha que o manual do equipamento garante que a resolução de medição de resistência de RDTs pelo conversor A/D é de 0,04 ohm, e que o intervalo permitido de medição se estende na faixa de 0 ohm a 400 ohms. Considere também que a única fonte de incerteza de medição deve-se à resolução do conversor A/D, que é do tipo aproximação sucessiva. Então, é correto concluir que o número de bits desse conversor é no mínimo 12.
Provas
Questão presente nas seguintes provas
A respeito de sistemas hidráulicos de controle, julgue o item a seguir.
Os sistemas hidráulicos de controle podem ter como função principal o controle de posição, força ou velocidade.
Provas
Questão presente nas seguintes provas
A figura acima mostra o diagrama de blocos simplificado de um freqüencímetro digital com escalas de 100 Hz, 1 kHz e 10 kHz. Considerando essa figura, julgue o item a seguir.
A freqüência do sinal na entrada do bloco dos divisores é menor que na saída.
Provas
Questão presente nas seguintes provas
A figura acima apresenta o diagrama de parte de um sistema de automação industrial de acordo com a norma ISA S 5.1. Julgue o item seguinte, com relação a esse diagrama.
O equipamento indicado na figura por
é um solenóide.
é um solenóide.Provas
Questão presente nas seguintes provas
Com relação a conversores de freqüência, julgue o item seguinte.

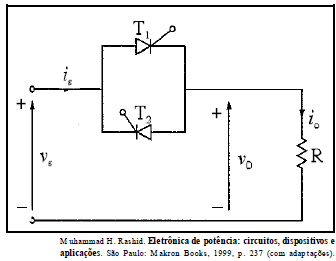

A figura abaixo mostra o circuito de um controlador de tensão CA, que, por meio do controle do ângulo de disparo dos tiristores, alimenta a carga com freqüência inferior à freqüência da fonte senoidal que o alimenta.
Provas
Questão presente nas seguintes provas
