Foram encontradas 2.827 questões.
A respeito da partida de motores acionados por conversores de freqüência, julgue o item abaixo.

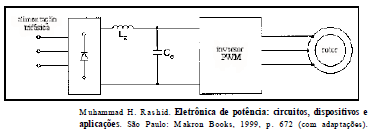

No esquema mostrado na figura a seguir, o retificador a diodos fornece tensão CC constante ao inversor e impede a regeneração de energia.
Provas
Questão presente nas seguintes provas
Julgue o item seguinte, relativos ao cicloconversor e às formas de onda das suas tensões de entrada (VAB, VBC e VCA) e de saída (VO) mostrados na figura acima.
O cicloconversor opera alimentando carga puramente indutiva.
Provas
Questão presente nas seguintes provas
Quanto ao circuito lógico acima, julgue o item a seguir.
Caso as entradas MNOPQR sejam iguais, respectivamente, a 111011, a saída S assumirá o valor lógico 0.
Provas
Questão presente nas seguintes provas
Nas modernas plantas industriais, os procedimentos de automação são flexíveis quanto à capacidade de se adequarem de forma eficiente aos processos a serem tratados. A respeito de automação industrial, julgue o item que se segue.
Os sistemas supervisórios não interagem com controladores lógicos programáveis (CLP).
Provas
Questão presente nas seguintes provas
Com relação à instalação de redes locais com base no sistema operacional Windows, julgue o item subseqüente.
Depois de instalada a placa de rede no microcomputador, o sistema operacional Windows irá detectá-la. Duas situações podem ocorrer: na primeira, o sistema operacional pode ter os respectivos drivers da placa e detectar corretamente sua marca e seu modelo, instalando corretamente os drivers que acompanham o sistema operacional; na segunda, o sistema operacional não possui os drivers da placa e solicita a inserção de mídia com informação dos drivers (disquete, CD-ROM ou outro tipo de mídia).
Provas
Questão presente nas seguintes provas
Nos últimos anos, em decorrência dos avanços da microeletrônica, cada vez mais produtos de automação industrial têm sido lançados no mercado com o rótulo de inteligentes. Entre esses equipamentos, estão os chamados transmissores inteligentes. Como exemplo, a figura acima mostra o diagrama de blocos do transmissor inteligente de temperatura TT411, produzido pela empresa SmarResearch. Nesse equipamento, todas as conexões a sensores de temperatura, como termopares e RDTs, devem ser feitas por meio de quatro parafusos ligados à placa de entrada. Curvas de caracterização dos sensores podem ser armazenadas na memória e serem usadas para processamento digital das medições de tensão ou resistência, feitas nos terminais dos sensores.
A ligação do aparelho a uma rede de 4-20 mA é feita por meio de dois parafusos da placa principal. Um modem BELL 202 emprega modulação FSK para a troca de dados digitais pelo barramento de 4-20 mA, sem afetar a informação analógica provida pelo transmissor. A alimentação do transmissor é proporcionada também pelo barramento de 4-20 mA. Portanto, pelo referido barramento, o transmissor TT411 retira a sua alimentação, transmite informações analógicas e se comunica de forma digital com outros equipamentos. O TT411 pode, por exemplo, ter seus parâmetros programados a distância e ao mesmo tempo acionar atuadores analógicos.
Diante dessas informações e da figura acima, julgue o item a seguir.
O TT411 poderia ser considerado um transmissor inteligente mesmo se fosse capaz apenas de usar o barramento de 4-20 mA para transmitir de forma analógica a leitura de temperatura.
Provas
Questão presente nas seguintes provas
Julgue os itens abaixo, relativos a aspectos de circuitos digitais.
O número 9B, na representação hexadecimal, corresponde, na representação binária, a 01111100.
Provas
Questão presente nas seguintes provas
Em um processo térmico de aquecimento de certo fluido, após modelagem física e formulação matemática, chegou-se a um modelo simplificado, cuja função de transferência é !$ \dfrac{\Theta_o(s)}{U(s)}=\dfrac{K}{\tau+1} !$, em que !$ \Theta_o !$(s) é a temperatura do fluido, U(s) é a variável de atuação sobre o processo, K é uma constante real positiva e !$ \tau !$ (!$ \tau !$ > 0) é a constante de tempo do processo. Implementou-se um sistema de controle para esse processo conforme ilustrado na figura acima, em que D(s) representa o controlador eletrônico analógico, M é uma constante real positiva que caracteriza o sensor de temperatura e !$ \Theta_o !$(s) é a temperatura de referência para o fluido. A respeito do comportamento dinâmico desse sistema controlado, julgue o item que se segue.
Se D(s) for um controlador proporcional, com ganho positivo, o aumenta do valor desse ganho pode ocasionar instabilidade no sistema.
Provas
Questão presente nas seguintes provas
Considerando que, no circuito elétrico mostrado na figura acima, todos os componentes são ideais, que a chave S1 será fechada no instante de tempo t = 0 s e que o capacitor está inicialmente descarregado, julgue o item que se segue.

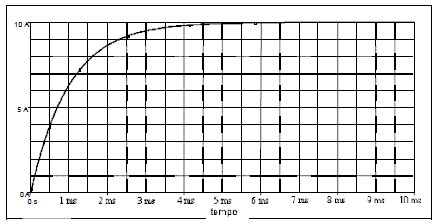

Considerando que o gráfico da figura abaixo tem comportamento exponencial, é correto afirmar que esse gráfico representa a corrente na fonte em função do tempo, com a chave S2 aberta.
Provas
Questão presente nas seguintes provas
A figura acima ilustra a estrutura típica de um microcomputador de oito bits. Esse microcomputador utiliza o microcontrolador 8051, que é um tipo de microprocessador que contém algumas estruturas adicionais, tais como memórias ROM e RAM e portas de I/O internas. Nessa implementação, o microprocessador é utilizado em conjunto com diversos chips externos. No que se refere a esse microcomputador, julgue o item seguinte.
Um exemplo de chip de memória ROM que poderia ser utilizado nesse microcomputador seria um chip de memória ROM com capacidade de 212 posições de memória com 8 bits.
Provas
Questão presente nas seguintes provas
