Foram encontradas 2.827 questões.
Um painel de controle utiliza controladores lógicos programáveis (CLPs) como componentes para realizar funções que normalmente seriam executadas com o auxílio de relés eletromecânicos e temporizadores. Acerca de possíveis benefícios e desvantagens da utilização dos CLPs em painéis de controle, julgue o item subseqüente.
As funções de diagnóstico com controladores que utilizam CLPs permitem uma rápida detecção de possíveis erros comparativamente ao tempo necessário para diagnósticos com controladores convencionais de painéis.
Provas
Questão presente nas seguintes provas
Com relação a circuitos associados a sistemas de comunicação, julgue o item seguinte.
Para a otimização da largura de banda disponível em um canal, podem ser utilizadas técnicas de multiplexação por divisão de freqüência ou por divisão de tempo. Por meio dessas técnicas, é possível transmitir diversos sinais por meio de um mesmo meio físico.
Provas
Questão presente nas seguintes provas
A figura acima mostra um circuito elétrico alimentado por uma bateria ideal de 12 V. Depois de muito tempo de funcionamento do circuito, a chave S foi alterada da posição fechada para aberta, no instante de tempo t = 0. Julgue o item a seguir, considerando que um tempo muito longo, antes ou depois de a chave mudar de posição, corresponde a um transitório desprezível em face da constante de tempo do circuito.
Para a situação t > 0, a constante de tempo do circuito é igual a 5 s.
Provas
Questão presente nas seguintes provas
A figura acima mostra um circuito elétrico alimentado por uma bateria ideal de 12 V. Depois de muito tempo de funcionamento do circuito, a chave S foi alterada da posição fechada para aberta, no instante de tempo t = 0. Julgue o item a seguir, considerando que um tempo muito longo, antes ou depois de a chave mudar de posição, corresponde a um transitório desprezível em face da constante de tempo do circuito.
Após decorrido um tempo muito longo da mudança de posição da chave S, a potência fornecida pela fonte será igual a 12 W.
Provas
Questão presente nas seguintes provas
A figura acima mostra um circuito elétrico alimentado por uma bateria ideal de 12 V. Depois de muito tempo de funcionamento do circuito, a chave S foi alterada da posição fechada para aberta, no instante de tempo t = 0. Julgue o item a seguir, considerando que um tempo muito longo, antes ou depois de a chave mudar de posição, corresponde a um transitório desprezível em face da constante de tempo do circuito.
A corrente fornecida pela bateria imediatamente antes da chave S mudar de posição é igual a 3 A.
Provas
Questão presente nas seguintes provas
2697553
Ano: 2004
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Provas:
Os componentes básicos de sistemas digitais são denominados circuitos digitais lógicos, em razão de sua correspondência com as fórmulas da lógica proposicional. São dois os estados dos circuitos: NÍVEL BAIXO (0) ou NÍVEL ALTO (1). A eles correspondem, respectivamente, as proposições ou fórmulas da lógica: FALSA (0) ou VERDADEIRA (1).
Os circuitos podem ser representados por fórmulas, e vice-versa. A interpretação dos circuitos e das fórmulas pode ser descrita por tabelas. Na tabela a seguir, para cada valoração, 0 ou 1, atribuída a P e a Q, é associada uma valoração da saída, S, que é também a valoração da fórmula associada a S.
Com base nas informações apresentadas acima, julgue o item que se segue.

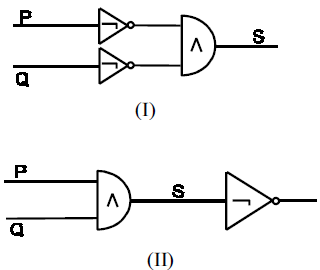

Os circuitos I e II mostrados abaixo têm tabelas de interpretação idênticas.
Provas
Questão presente nas seguintes provas
2697552
Ano: 2004
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Provas:
Os componentes básicos de sistemas digitais são denominados circuitos digitais lógicos, em razão de sua correspondência com as fórmulas da lógica proposicional. São dois os estados dos circuitos: NÍVEL BAIXO (0) ou NÍVEL ALTO (1). A eles correspondem, respectivamente, as proposições ou fórmulas da lógica: FALSA (0) ou VERDADEIRA (1).
Os circuitos podem ser representados por fórmulas, e vice-versa. A interpretação dos circuitos e das fórmulas pode ser descrita por tabelas. Na tabela a seguir, para cada valoração, 0 ou 1, atribuída a P e a Q, é associada uma valoração da saída, S, que é também a valoração da fórmula associada a S.
Com base nas informações apresentadas acima, julgue o item que se segue.
As possibilidades de entrada e saída do circuito
estão de acordo com a tabela seguinte:
| entrada | saída | ||
| P | Q | S | |
| 1 | 1 | 1 | |
| 1 | 0 | 0 | |
| 0 | 1 | 1 | |
| 0 | 0 | 0 | |
Provas
Questão presente nas seguintes provas
A figura acima ilustra a estrutura típica de um microcomputador de oito bits. Esse microcomputador utiliza o microcontrolador 8051, que é um tipo de microprocessador que contém algumas estruturas adicionais, tais como memórias ROM e RAM e portas de I/O internas. Nessa implementação, o microprocessador é utilizado em conjunto com diversos chips externos. No que se refere a esse microcomputador, julgue o item seguinte.
O cristal mostrado na figura tem a função de fazer que o sinal de clock que controla o microprocessador tenha uma freqüência muito precisa.
Provas
Questão presente nas seguintes provas
A figura acima ilustra um circuito grampeador. Considere que os diodos D1 e D2 são ideais e que V1 = 4 V, V2 = 10 V e R = 1 kΩ. Suponha que a fonte de sinal gera uma tensão senoidal com freqüência de 10 kHz e amplitude de 16 Vpp (volts pico-a-pico). Em face dessas informações, julgue o item seguinte.
A forma de onda de saída será constituída por mais de uma harmônica.
Provas
Questão presente nas seguintes provas
Apresenta-se, acima, uma tabela-verdade em que as entradas são A, B, C e D e a saída é S. A letra X indica don’t-care’s. No que se refere a essa tabela, julgue o item subseqüente.
A expressão booleana mínima para a saída S, na forma soma de produtos, considerando os valores mais adequados para os don’t-care’s, é !$ S=BC+\overline{B}{C} !$.
Provas
Questão presente nas seguintes provas
