Para se alterar a dinâmica de um sistema, utilizam-se elementos denominados controladores, que são responsáveis por gerar sinais a serem aplicados nos elementos finais de controle. Com isso, atuam sobre o processo, fazendo que sua saída satisfaça certas especificações de desempenho. Em relação a controladores e a ações de controle, julgue o item seguinte.

Em um controlador do tipo liga-desliga (ON-OFF), a saída do elemento final de controle varia suavemente ao longo do tempo, entre os limites de mínimo e máximo.

A figura acima mostra o diagrama de um retificador monofásico de onda completa em ponte totalmente controlado. Os gráficos a seguir representam as formas de onda desse retificador.

Com relação aos dados apresentados, julgue o item seguinte.

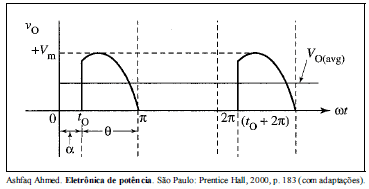

Caso houvesse falha no disparo de SCR₂ e de SCR₃, a tensão na carga passaria a ter a forma da onda representada na figura a seguir.

Na automação de dutos de condução de petróleo, as válvulas são os elementos finais de controle mais comumente utilizados. Nesse sentido, julgue o item a seguir, que tratam de conceitos relacionados às válvulas de controle.

Característica de vazão de uma válvula é a curva que relaciona o percentual de abertura dessa válvula (0% a 100%) e a vazão que escoa através dela.

O almoxarifado de uma empresa montadora recebeu um lote de peças de materiais diferentes para uma rede de ar para instrumentação. Os certificados dos materiais informavam tratar-se do API 5L Gr.B para tubos com costura galvanizados e do ASTM A105 para flanges. As válvulas vieram com o corpo em bronze e a sede em material AISI 410 e as uniões em ASTM A197 com sede em latão. As juntas chegaram em papelão hidráulico e em metal maciço. Julgue o item seguinte quanto ao tipo, classe, propriedades e fabricação dos materiais recebidos pelo almoxarifado.

As juntas metálicas são próprias para flanges de face planas para baixas pressões.

Em um sistema de medição, para se enviar sinais a distância, são utilizados transmissores de sinal. Nesse sistema, caso a variável medida corresponda à pressão, existem formas distintas de enviar a informação captada pelo sensor para elementos mais distantes. A respeito de transmissores, julgue o item que se segue.

Os transmissores pneumáticos são construídos a partir de dois métodos de conversão de sinais, a saber, o método de equilíbrio de forças e o método de equilíbrio de movimento.

Com relação a conceitos básicos de metrologia, julgue o item a seguir.

Se um instrumento de medição de temperatura possui faixa nominal que se estende entre -55 ºC e 1.200 ºC, então sua amplitude da faixa nominal é de 1.145 ºC.

As modernas plantas industriais automatizadas utilizam controladores lógico-programáveis (CLPs). Esses equipamentos digitais de processamento são flexíveis, devido ao fato de possuírem hardware modular e trabalharem sob supervisão de programas que podem ser alterados conforme as necessidades do processo de produção. A respeito de CLPs, julgue o item a seguir.

No modo de execução, basicamente existem três etapas na operação de um programa de CLP: leitura das entradas, processamento a partir das entradas e atualização das saídas.

Com relação a códigos utilizados na área de eletrônica digital, julgue o item seguinte.

O código ASCII é o mais utilizado para representar imagens digitalizadas.

As modernas plantas industriais automatizadas utilizam controladores lógico-programáveis (CLPs). Esses equipamentos digitais de processamento são flexíveis, devido ao fato de possuírem hardware modular e trabalharem sob supervisão de programas que podem ser alterados conforme as necessidades do processo de produção. A respeito de CLPs, julgue o item a seguir.

Como o CLP é um equipamento digital, os módulos de entrada e saída só podem ser digitais, ou seja, só podem manipular variáveis que possuem apenas dois níveis.
