Os parâmetros utilizados para a seleção e o dimensionamento dos condutores de alimentação nos circuitos de motores de indução trifásicos com seis terminais externos incluem o

conjugado a vazio.

Com relação a medidas elétricas, julgue o item abaixo.

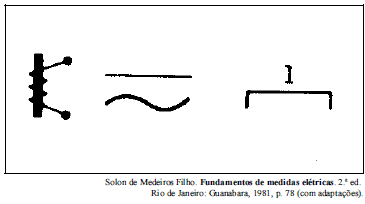

Se os símbolos mostrados a seguir forem encontrados no mostrador de um instrumento elétrico de medição, será correto afirmar que se trata de um instrumento de ferro móvel, aplicável apenas a circuitos de corrente alternada e ensaiado com tensão de 1 kV.

Os transformadores de corrente (TCs) e de potencial (TPs) são necessários para adaptar níveis de sinais elevados para níveis consideravelmente reduzidos, tendo em vista a alimentação de instrumentos de medição e de proteção. No referente a esses transformadores, julgue o item a seguir.

O TC é constituído no seu primário por muito poucas espiras de cobre comparativamente ao número de espiras do secundário. No seu primário, o TC pode até mesmo ser constituído por uma única espira ou barra atravessando o seu núcleo.

Julgue o item que se segue, relativos à proteção de sistemas elétricos industriais.

Um projeto de proteção é feito com dois dispositivos: fusíveis e relés, que possuem a vantagem de não ter o seu dimensionamento relacionado à magnitude das correntes de curto-circuito nos vários pontos da instalação elétrica.

A figura acima mostra os diagramas de comando e de força de um motor de indução trifásico de uma instalação elétrica. O motor é utilizado para bombear água de um reservatório inferior para um outro superior. O circuito de comando é convenientemente ligado entre duas das fases do ramal de alimentação do motor, conforme indicado na figura. Com base nesse diagrama, julgue o item que se segue.

O circuito pode ser desligado pela ação de um relé de sobrecarga.

João Mamede Filho. Manual de equipamentos elétricos. LTC, Vol. 1, 1994, p. 341.

A figura acima mostra o esquema de ligação de relés de sobrecorrente do tipo indução utilizados para a proteção de circuito. Esses relés detectam uma falta e fazem atuar o disjuntor trifásico D. Em relação ao esquema de proteção, julgue o item que se segue.

Os relés temporizados não devem atuar para um carregamento de 110% no circuito protegido.

Julgue o item subseqüente, acerca de sistemas de energia elétrica em corrente alternada.

As cargas em corrente alternada absorvem corrente cujo valor depende apenas da tensão de suprimento e da potência em k!$ \omega !$ consumida.

Disjuntores destinados à manobra e à proteção de circuitos primários em redes elétricas de distribuição atuam associados a relés, sem os quais seriam simples chaves com alto poder de interrupção. Acerca dos equipamentos mencionados em um circuito primário de distribuição, julgue o item a seguir.

Entre os disjuntores utilizados, inclui-se o do tipo que funciona a grande volume de óleo.
