Os amplificadores operacionais são circuitos integrados dedicados para aplicações em eletrônica analógica linear e não-linear. O amplificador operacional ideal apresenta em seu modelo uma série de características que se procurou atender no dispositivo real. As características dos amplificadores operacionais incluem

resposta plana em freqüência com largura de banda infinita.

Julgue o item que se segue, relativos à proteção de sistemas elétricos industriais.

Considere um circuito protegido por um fusível em série com um disjuntor, como mostra a figura I abaixo.

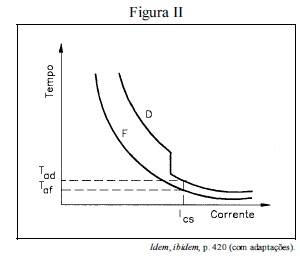

Nesse caso, a figura II, abaixo, mostra curvas tempo × corrente que garantem a seletividade da proteção.

A figura acima mostra um circuito monofásico, alimentado por fonte de tensão senoidal, cuja freqüência é igual a 60 Hz. Três instrumentos ideais são adequadamente inseridos no circuito para medir a tensão, a corrente e a potência ativa consumida pela carga. Os valores de tensão e corrente são eficazes, enquanto o valor de potência é uma grandeza média. Para determinada condição de operação, os valores das leituras desses instrumentos são: 200 V, 10 A e 800 W. Com relação à indicação dos instrumentos e aos elementos de circuito, julgue os itens subseqüentes.

Por meio dos dados obtidos a partir das leituras dos medidores, é possível calcular o valor da indutância

A figura acima mostra os diagramas de comando e de força de um motor de indução trifásico de uma instalação elétrica. O motor é utilizado para bombear água de um reservatório inferior para um outro superior. O circuito de comando é convenientemente ligado entre duas das fases do ramal de alimentação do motor, conforme indicado na figura. Com base nesse diagrama, julgue o item que se segue.

O disjuntor no circuito de força do motor é do tipo a óleo.

A respeito do dimensionamento dos condutores dos diversos circuitos que compõem uma instalação elétrica de baixa tensão, julgue o item que se segue.

Os condutores dimensionados para um circuito de iluminação não devem proporcionar queda de tensão máxima superior a no máximo 1% no respectivo circuito.

Os transformadores de corrente (TCs) e de potencial (TPs) são necessários para adaptar níveis de sinais elevados para níveis consideravelmente reduzidos, tendo em vista a alimentação de instrumentos de medição e de proteção. No referente a esses transformadores, julgue o item a seguir.

Os TPs são ligados somente entre fase e neutro.

Os circuitos das figuras I a IV acima mostram topologias que utilizam amplificador operacional. Considerando essas, julgue o item subseqüente.

O circuito da figura II pode ser utilizado para o acoplamento de baixa para alta impedância.
