Foram encontradas 2.276 questões.

2700046 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

Enunciado 2824717-1

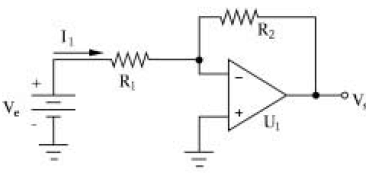

Na figura acima, é apresentado o esquema de um circuito amplificador analógico com as seguintes características: R1 = 1.000 ohms e R2 = 10.000 ohms são resistências, Ve = 1 V é uma fonte geradora de tensão contínua (suposta ideal), U1 é um amplificador operacional de tensão (suposto ideal, sem saturação) e Vs é a tensão de saída. Considerando essas informações e a figura mostrada, julgue o item subseqüente.

Considerando que R1 e R2 são resistências comerciais, com tolerância de 10%, o valor mínimo esperado para a tensão Vs é igual a !$ -\dfrac{9}{11} !$ volts.



Provas

Questão presente nas seguintes provas
2700045 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

Enunciado 2823916-1

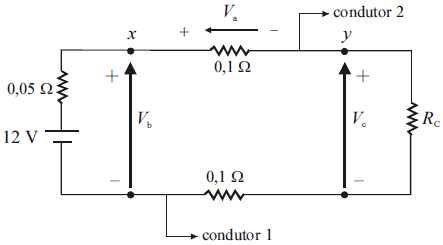

A figura acima mostra um sistema em corrente contínua que é alimentado por uma bateria de 12 V, cuja resistência interna é igual a 0,05 !$ \Omega !$. Cada condutor interligando um pólo da bateria à carga apresenta resistência de 0,1 !$ \Omega !$. A respeito desse circuito, julgue o item a seguir.

A tensão Vb nos terminais da bateria é menor que 12 V, mas é superior à tensão Vc nos terminais da carga.



Provas

Questão presente nas seguintes provas
2700044 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Provas:
Enunciado 2822585-1
Hélio Creder. Instalações elétricas. 14.ª ed. Rio de Janeiro: LTC, 2000, p. 249 (com adaptações).
Julgue o item que se segue, a respeito da figura acima, que mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico com reversão do sentido de rotação.
Considere que, após os ajustes necessários no diagrama de controle, o motor esteja operando normalmente, com a reversão do sentido de rotação ocorrendo da forma esperada. A partir de certo momento, ao se pressionar o botão b1, o motor parte e opera normalmente; entretanto, com o motor funcionando por meio de c1, após se pressionar o botão b2, nada acontece. Nesse caso, uma possível causa para o problema é um defeito no contato normalmente fechado do botão b1, no diagrama de controle.


Provas

Questão presente nas seguintes provas
2700043 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

Enunciado 2821772-1

Na figura acima, é apresentado o esquema de um circuito amplificador analógico com as seguintes características: R1 = 1.000 ohms e R2 = 10.000 ohms são resistências, Ve = 1 V é uma fonte geradora de tensão contínua (suposta ideal), U1 é um amplificador operacional de tensão (suposto ideal, sem saturação) e Vs é a tensão de saída. Considerando essas informações e a figura mostrada, julgue o item subseqüente.

Considerando que R1 e R2 são resistências ideais, com tolerância nula, é correto inferir que Vs seja igual a -10,0 volts.



Provas

Questão presente nas seguintes provas
2700041 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

Julgue o item que se segue, relativos à proteção de sistemas elétricos industriais.

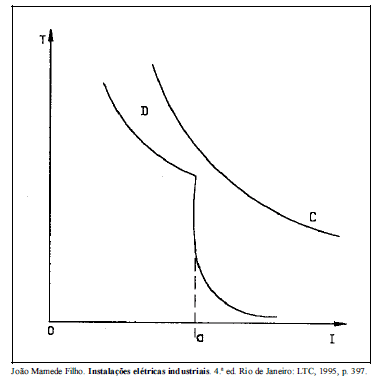

Considere que a figura abaixo mostre as curvas tempo (T) × corrente (I) correspondentes à solicitação térmica admissível dos condutores (curva C) que alimentam um motor elétrico e a curva de atuação do disjuntor (curva D).

Enunciado 2821414-1

Nesse caso, é correto afirmar que o disjuntor é termomagnético com corrente de ajuste igual a Ia e que há coordenação entre as duas curvas. Também, o tempo de atuação do disjuntor deve ser superior ao tempo de partida do motor.



Provas

Questão presente nas seguintes provas
2700040 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

Os instrumentos utilizados por um eletricista para efetuar manutenção em rede elétrica de baixa tensão, visando ao ajuste de emendas e à substituição de alguns condutores desgastados por novos, incluem o

alicate de corte.



Provas

Questão presente nas seguintes provas
2700039 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

Os amplificadores operacionais são circuitos integrados dedicados para aplicações em eletrônica analógica linear e não-linear. O amplificador operacional ideal apresenta em seu modelo uma série de características que se procurou atender no dispositivo real. As características dos amplificadores operacionais incluem

ganho de tensão infinito em malha aberta.



Provas

Questão presente nas seguintes provas
2700038 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás

Os amplificadores operacionais são circuitos integrados dedicados para aplicações em eletrônica analógica linear e não-linear. O amplificador operacional ideal apresenta em seu modelo uma série de características que se procurou atender no dispositivo real. As características dos amplificadores operacionais incluem

implementação de amplificadores inversor e não-inversor utilizando realimentação positiva



Provas

Questão presente nas seguintes provas
2700037 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Provas:
Com relação a máquinas elétricas de corrente contínua (CC), julgue o item abaixo.
Por possuírem características tensão de carga × corrente de carga bem diferentes, geradores CC em conexão série e de excitação independente de potência e tensão equivalentes não são intercambiáveis.


Provas

Questão presente nas seguintes provas
2700036 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Provas:
Enunciado 2821017-1
Geraldo Cavalin e Severino Cervelin. Instalações elétricas prediais. São Paulo: Érica, 1998, p. 174 (com adaptações).
Julgue o item que se segue, relativos à figura acima, que representa a planta baixa de uma residência com sua respectiva instalação elétrica, alimentada com tensão igual a 220 V e desenhada com a simbologia prevista pela ABNT.
Se a caixa I mostrada na figura esconde a indicação dos condutores de um circuito da instalação elétrica, é correto concluir que ela está escondendo a representação dos condutores fase, neutro e de proteção do circuito 3.


Provas

Questão presente nas seguintes provas
