Encarregado de selecionar tubulações para processos industriais, um técnico apresentou as especificações técnicas de dois tubos de aço carbono para a área comercial. O primeiro era um tubo ASTM A 53 grau B, diâmetro nominal 3”, schedule 40, sem costura, e o segundo, um ASTM A 53 grau B, diâmetro nominal 16”, schedule 80, com costura. As bitolas desses tubos são definidas pela norma ANSI B 36.10.

Com relação a essas especificações da situação hipotética acima, julgue o item subseqüente.

O diâmetro nominal do segundo tubo corresponde ao seu diâmetro externo.

Encarregado de selecionar tubulações para processos industriais, um técnico apresentou as especificações técnicas de dois tubos de aço carbono para a área comercial. O primeiro era um tubo ASTM A 53 grau B, diâmetro nominal 3”, schedule 40, sem costura, e o segundo, um ASTM A 53 grau B, diâmetro nominal 16”, schedule 80, com costura. As bitolas desses tubos são definidas pela norma ANSI B 36.10.

Com relação a essas especificações da situação hipotética acima, julgue o item subseqüente.

O diâmetro nominal do primeiro tubo, que corresponde exatamente ao seu diâmetro interno, deve ser usado para calcular a vazão do fluido que passa pelo mesmo.

Quanto aos diferentes sistemas de um veículo, julgue o item que se segue.

No sistema de transmissão, o câmbio pode apresentar as marchas escapando, o que é causado pelo desgaste nas luvas do anel sincronizador ou pelos garfos de acoplamento das marchas danificados.

Uma chapa de aço ASTM A 285 grau A, cujas dimensões estão indicadas da figura acima, vai ser cortada por meio de uma guilhotina. O limite de resistência para esse material é de 320 MPa e a tensão de cisalhamento é de !$ \dfrac{3}{4} !$ desse limite de resistência. Com referência a essa situação, julgue o item a seguir.

O esforço que a guilhotina precisa desenvolver para cortar a chapa é de, pelo menos, 216 kN.

Um dos ensaios não-destrutivos mais utilizados para a verificação da sanidade das soldas de tubulações é o método da radiografia industrial. Com relação a esse método, julgue o item subseqüente.

Na gamagrafia, utilizam-se apenas dois isótopos artificiais — o irídio-192 e o túlio-170.

Julgue o item a seguir, relativos a defeitos do motor causados pelo funcionamento inadequado do carburador.

O carburador não permite que o motor funcione em alta velocidade, o que indica que o sistema suplementar não funciona, embora o nível da bóia esteja regulado conforme o especificado.

A tabela abaixo, tirada de norma da PETROBRAS, fornece a espessura do isolamento térmico de tubulações, em milímetros, para o material isolante hidrossilicato de cálcio, na forma de segmentos pré-moldados. Julgue o item a seguir com relação a materiais isolantes e aos vários tipos, métodos e aplicações de isolamento térmico.

Onde houver possibilidade de contato por pessoas, as tubulações devem ser isoladas para temperaturas acima de 60 ºC ou abaixo de 0 ºC.

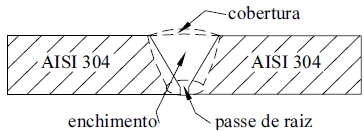

A junta de solda representada acima pertence a uma tubulação de aço inoxidável AISI 304 que transportará álcool anidro de um tanque de armazenamento para uma estação de recebimento e expedição de combustíveis. Para essa soldagem foram selecionados os processos TIG e o arco elétrico eletrodo revestido. Os passes de raiz das juntas soldadas serão feitos pelo processo TIG e os passes de enchimento e cobertura serão realizados por arco elétrico eletrodo revestido. Usando-se a norma AWS para a seleção de eletrodos e varetas, julgue o item subseqüente.

A vareta de solda para o passe de raiz pode ser a EM12K.
