Encarregado de selecionar tubulações para processos industriais, um técnico apresentou as especificações técnicas de dois tubos de aço carbono para a área comercial. O primeiro era um tubo ASTM A 53 grau B, diâmetro nominal 3”, schedule 40, sem costura, e o segundo, um ASTM A 53 grau B, diâmetro nominal 16”, schedule 80, com costura. As bitolas desses tubos são definidas pela norma ANSI B 36.10.

Com relação a essas especificações da situação hipotética acima, julgue o item subseqüente.

Para cada diâmetro nominal, fabricam-se tubos com várias espessuras de parede, sendo que o diâmetro externo é sempre o mesmo, variando apenas o diâmetro interno de acordo com a espessura dos tubos.

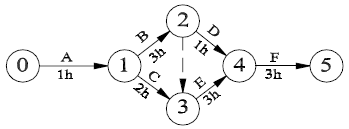

O diagrama de flechas acima é o método do caminho crítico ou CPM, desenvolvido com o fim de controlar o tempo e a execução de tarefas. Um caldeireiro vai executar um trabalho de manutenção de um flange em uma linha de vapor. As tarefas a serem feitas são as listadas na tabela que se segue.

Julgue o item seguinte, com relação ao diagrama CPM aplicado ao serviço de recuperação do flange.

As atividades B e C só podem ser iniciadas quando a atividade A acabar.

As arruelas apresentam função de distribuir igualmente a força de aperto entre a porca, o parafuso e as partes montadas e, em alguma situações, também funcionam como elementos de trava. Um técnico especializado em elementos de máquinas foi solicitado para selecionar as arruelas mais apropriadas para as situações abaixo relacionadas:

I local sem vibrações, com necessidade de distribuir igualmente os esforços;

II local de grandes esforços e vibrações, com grandes possibilidades de afrouxamento do parafuso e da porca;

III local de pequenos esforços, mas com grandes vibrações, e necessidade de travar a cabeça do parafuso;

IV local com acabamento externo constituído de chapa fina pintada, devendo ser evitada a danificação do acabamento;

V montagem envolvendo cantoneiras e perfis angulares, necessitando de nivelamento das superfícies a serem aparafusadas.

Considerando a situação hipotética acima e a melhor aplicação das arruelas, julgue o item subseqüente.

Para a situação II, é recomendada a utilização da arruela de pressão.

As arruelas apresentam função de distribuir igualmente a força de aperto entre a porca, o parafuso e as partes montadas e, em alguma situações, também funcionam como elementos de trava. Um técnico especializado em elementos de máquinas foi solicitado para selecionar as arruelas mais apropriadas para as situações abaixo relacionadas:

I local sem vibrações, com necessidade de distribuir igualmente os esforços;

II local de grandes esforços e vibrações, com grandes possibilidades de afrouxamento do parafuso e da porca;

III local de pequenos esforços, mas com grandes vibrações, e necessidade de travar a cabeça do parafuso;

IV local com acabamento externo constituído de chapa fina pintada, devendo ser evitada a danificação do acabamento;

V montagem envolvendo cantoneiras e perfis angulares, necessitando de nivelamento das superfícies a serem aparafusadas.

Considerando a situação hipotética acima e a melhor aplicação das arruelas, julgue o item subseqüente.

Na situação I, a arruela mais apropriada e que garante a distribuição uniforme do aperto é a do tipo lisa, que apresenta elementos de trava, o que garante a sua grande utilização em máquinas sem vibrações excessivas.

Um tanque vai ser pintado, externamente, por meio de pistola, com determinado esquema de pintura. Esse esquema de pintura vai utilizar uma tinta de fundo e uma tinta de acabamento. O preparo da superfície vai ser por jateamento abrasivo até o grau Sa 2 ½. A tinta de fundo é a epóxi-fosfato de zinco de alta espessura e vai ser aplicada em uma demão, com 100 :m de espessura mínima de película seca. A tinta de alumínio fenólica vai ser aplicada no acabamento em duas demãos, com 25 :m por demão de espessura mínima de película seca. O intervalo entre as demãos deve ser de, no mínimo, 16 horas e, no máximo, 48 horas para a tinta de fundo e de, no mínimo, 16 horas e, no máximo, 72 horas para a tinta de acabamento. Nesse contexto, julgue o item que se segue.

O grau Sa 2 ½ da Norma Sueca SIS 05 59 00 significa que a superfície metálica deve ser limpa até o metal cinza, isto é, até um jateamento comercial.

A tabela abaixo, tirada de norma da PETROBRAS, fornece a espessura do isolamento térmico de tubulações, em milímetros, para o material isolante hidrossilicato de cálcio, na forma de segmentos pré-moldados. Julgue o item a seguir com relação a materiais isolantes e aos vários tipos, métodos e aplicações de isolamento térmico.

O hidrossilicato de cálcio tem alta resistência mecânica à tração e baixa resistência à compressão.
