Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue o próximo item.

A potência hidráulica da bomba B é diretamente proporcional ao seu rendimento.

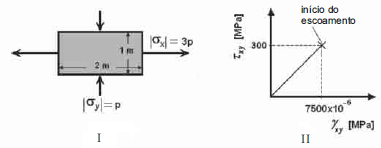

Uma placa de 1 m × 2 m × 0,01 m está sujeita a tensões normais, como mostrado na figura I acima. A placa é feita de um material isotrópico do qual se conhece apenas o diagrama tensão versus deformação, mostrado na figura II, obtido em um ensaio de torção pura de uma barra do mesmo material. Considerando as informações apresentadas e a teoria da máxima tensão cisalhante (critério de Tresca), julgue o item a seguir.

O valor da tensão cisalhante máxima, !$ \tau !$_máx, aplicada à placa não sofreria alteração se a tensão !$ \sigma_y !$ fosse de tração em vez de compressão.

Suponha que, em um processo de inspeção do programa de qualidade de uma indústria, o relógio comparador seja utilizado como instrumento de precisão para medições lineares de folgas, desgastes e empenos em componentes ou conjuntos mecânicos de uma determinada linha de produção. As características de um relógio comparador são a amplitude, a sensibilidade e o sistema de medida. A Figura abaixo mostra um exemplo de medida realizada por um mecânico utilizando esse relógio.

Considerando que o mecânico foi escalado para medir e registrar as possíveis não conformidades nas medidas dos componentes mecânicos inspecionados, e a respeito dos relógios comparadores, julgue o item subseqüente.

A medição apresentada no mostrador do relógio da figura acima é de 2,57 mm.

Caso o líquido bombeado seja de altíssima viscosidade e apresente risco de solidificação, a bomba deverá ser revestida com camisa de vapor.

No traçado e detalhamento de desenhos de tubulações, alguns cuidados especiais devem ser adotados nas áreas de processamento. Acerca desse assunto, julgue o item a seguir.

As placas de orifício de medição devem ser instaladas em tubos verticais com fluxo descendente.

A figura acima mostra uma viga de alumínio (E = 70 GPa, !$ \nu !$ = 0,3) apoiada por um pino em uma extremidade e por um apoio deslizante a !$ \dfrac{2}{3} !$ do seu comprimento. A viga, com comprimento total de 1,2 m e secção quadrada com lado de 80 mm, está submetida a uma carga vertical de 4,0 kN na metade do comprimento e a uma carga horizontal de 1 kN na extremidade livre (ponto D). Considerando essa situação, julgue o item subseqüente.

A máxima tensão cisalhante (!$ \tau !$_xy) ocorre no trecho 0,6 m !$ \le !$ x !$ \le !$ 0,8 m e y =-40 mm.

A figura abaixo mostra um esquema representativo de uma máquina de ensaio de tração, um gráfico de tensão versus deformação e um corpo de prova (CP) em aço-carbono utilizado em um ensaio. Esse tipo de ensaio é muito utilizado com o objetivo de se avaliar as propriedades mecânicas do material que será empregado na construção de estruturas, máquinas e equipamentos. Trata-se de uma tarefa de fundamental importância e de grande responsabilidade do mecânico de oficina, sendo que todos os procedimentos normalizados devem ser rigorosamente seguidos e, além disso, devem ser, também, de amplo conhecimento do operador da máquina universal de ensaios de tração.

Considerando os procedimentos normalizados, os resultados (raio inicial do CP = 5 mm e raio final do CP = 2,5 mm), a manipulação do equipamento de ensaio e os procedimentos corretivos, julgue o item seguinte.

O limite de escoamento para aços ou ligas não-ferrosas de alta dureza pode ser obtido no diagrama !$ T \times \epsilon !$, de forma aproximada, a partir de um ponto de deformação em que !$ \epsilon !$ = 0,1%.

Considerando o desenho acima, que ilustra, em representação simplificada, um ramo principal com vários trechos em derivação de uma linha de vapor de serviço, julgue o seguinte item.

Na posição 4, o tubo representado está para cima, saindo do papel.

O desenho acima ilustra o corpo de um rebite que está sendo tracionado por uma força normal de 15 kN. O rebite tem diâmetro igual a 20 mm e é constituído de material da classe ABNT 1020, que tem limite de escoamento de 200 MPa e limite de resistência à tração de 300 MPa. Considerando o valor de !$ \pi !$ = 3, julgue o item a seguir, referentes à resistência e ao material do rebite descrito.

A tensão normal na direção do esforço é igual a 50 MPa.

Considere que uma máquina fresadora deve ser utilizada para realizar a operação de furar utilizando uma broca fixada no cabeçote vertical da máquina por meio de um mandril. A peça a ser usinada será fixada em uma mesa divisora com relação de 40/1. Essa peça a ser usinada é um flange, onde se deseja fazer 10 furos eqüidistantes um do outro, conforme mostra a ilustração abaixo.

Acerca desse projeto de usinagem, julgue o item que se segue.

Como os furos desejados são de 10 mm, não há necessidade da realização prévia de furos-guia.
