Julque os itens a seguir, relativos ao Sistema Internacional de Unidades (SI).

A grandeza pressão atmosférica representada pelo símbolo atm é uma unidade fora do SI, mas admitida temporariamente.

II A grandeza pressão dada em milímetros de mercúrio cujo símbolo é mmHg é uma unidade fora do SI, mas admitida temporariamente.

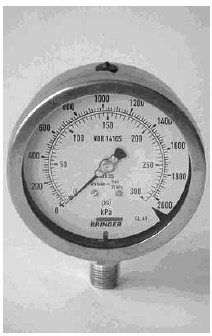

III A unidade de pressão representada na escala externa do instrumento mostrado na figura abaixo, está no SI.

IV Para a grandeza volume a unidade no SI é o litro.

V Para grandeza temperatura termodinâmica, a unidade no SI é o grau Celsius (ºC).

A quantidade de itens certos é igual a

Assinale a opção em que se apresenta informação que não consta de desenhos isométricos.

Documento as-built significa

A documentação é muito importante em qualquer projeto de engenharia. Ela é a base para uma inspeção e manutenção ágeis. Assinale a opção em que o documento apresentado não é empregado em tubulação industrial.

Com base no esquemático de um circuito eletrônico ilustrado acima, julgue os itens a seguir.

I Por este esquemático, pode ser visto que os resistores devem ser de ¼ Watt, com precisão de 10%.

II As letras "HCT" no rótulo do circuito integrado (74HCT688) são uma indicação da velocidade de resposta desse circuito.

III Por meio das linhas de A3 a A10, um dispositivo microprocessado pode descobrir o endereço que foi programado através das chaves lógicas, varrendo toda a faixa de endereços possíveis.

IV Trata-se de um circuito que permite selecionar um dispositivo através de seu endereço. Para isso, atribui-se a ele uma identificação através das chaves. Essa identificação é única no sistema, e não pode ser alterada.

Estão certos apenas os itens

Com base na documentação de instrumentação mostrada acima, é correto afirmar que

O elemento final de controle mostrado na figura acima é uma válvula eletropneumática de

Um termopar é constituído de dois metais distintos, tais como ferro e constantan, que são unidos para produzir uma diferença de potencial quando as junções apresentam diferentes temperaturas. Com relação aos termopares, assinale a opção incorreta.

Dispositivos RTD são utilizados normalmente para medir o(a)

Bons isolantes elétricos são algumas vezes necessários na construção e instalação de instrumentos em campo. Não é um bom isolante elétrico o(a)
