A figura e as informações abaixo referem-se à questão.

Fonte: BOTELHO, M.H. Concreto Armado — Eu Te Amo. Vol. I. 7ª ed.

São Paulo: Ed. Blucher, 2013.

O esquema acima refere-se a um projeto de lajes em balanço — marquises, a partir dos seguintes dados:

• Espessura da laje igual a 8 cm:

• Carga horizontal (impacto) de 50 kgƒ/m atuando no m topo do parapeito;

• Vão da marquise: 1,5 metro;

• Peso do parapeito, por metro de largura: 1,40 m (altura do parapeito) X 170 kgƒ/m² = 238 kgƒ/m;

• Peso específico do concreto armado: 2500 kgƒ/m³;

• Revestimento da marquise: 50 kgƒ/m²;

• Carga acidental: 300 kgƒ/m²;

• Carga de água, admitindo uma excelente drenagem da marquise, ou que ela seja drenada na base (drenagem infinita): carga zero.

O momento fletor negativo em A, por metro de largura, corresponde, em kgƒ_ˑ m, a

O texto abaixo refere-se à questão.

Em sua condição natural, uma amostra de solo tem massa de 3250 g e um volume de 2,20 X 10^-3 m³. Depois de seca completamente em um forno, a massa da amostra fica igual a 2900 g. O valor de Gs para o solo é 2,68. A aceleração da gravidade considerada é de 9,8m/s²

^{A massa específica aparente, o peso específico aparente e a umidade desta amostra correspondem, respectivamente, em valores aproximados, a:}

O texto abaixo refere-se à questão.

Em sua condição natural, uma amostra de solo tem massa de 3250 g e um volume de 2,20 X 10^-3 m³. Depois de seca completamente em um forno, a massa da amostra fica igual a 2900 g. O valor de Gs para o solo é 2,68. A aceleração da gravidade considerada é de 9,8m/s²

O índice de vazios e a porosidade, correspondem, em valores aproximados, respectivamente, a:

Considere as seguintes afirmações, relativas ao item 8.2 — Concreto, da NBR 6118:2003:

I. Se a massa específica real não for conhecida, para efeito de cálculo, pode-se adotar para o concreto simples o valor de 2.400 kg/m³ e para m o concreto armado 2.500 kg/m³ .

Il. Para efeito de análise estrutural, o coeficiente de dilatação térmica pode ser admitido como sendo igual a 10^-5/ºC.

III. Quando se conhecer a massa específica do concreto utilizado, pode-se considerar para valor da massa específica do concreto armado aquela do concreto simples acrescida de 300 kg/m³ a 350 kg/m³.

Quais das condições acima estão corretas?

As informações abaixo referem-se à questão, que tratam da composição de custo da atividade Lançamento e Adensamento de Concreto produzido na usina.

• Obra objeto: Edifício de Apartamentos;

• Número de pavimentos: 10 lajes de piso mais 1 de cobertura;

• Número de apartamentos: 20 — 2 por pavimento

• Área total do pavimento: 300 m²;

• Volume total estimado a ser lançado por laje: 49 m³.

Tempo de lançamento: Para o lançamento do volume referido, o tempo gasto, levando em conta eventuais descontinuidades provocadas por pequenos atrasos do caminhão betoneira, manteve-se em torno de oito horas, incluindo a limpeza e a guarda de equipamentos e ferramentas após o término da concretagem. A equipe de trabalho corresponde a:

• 03 pedreiros;

• 03 carpinteiros;

• 02 armadores;

• 10 serventes.

Considerando o tempo gasto de 8 horas, os consumos de mão de obra, em horas, para pedreiro, carpinteiro, armador e servente, correspondem, respectivamente, a:

As informações abaixo referem-se à questão, que tratam da composição de custo da atividade Lançamento e Adensamento de Concreto produzido na usina.

• Obra objeto: Edifício de Apartamentos;

• Número de pavimentos: 10 lajes de piso mais 1 de cobertura;

• Número de apartamentos: 20 — 2 por pavimento

• Área total do pavimento: 300 m²;

• Volume total estimado a ser lançado por laje: 49 m³.

Tempo de lançamento: Para o lançamento do volume referido, o tempo gasto, levando em conta eventuais descontinuidades provocadas por pequenos atrasos do caminhão betoneira, manteve-se em torno de oito horas, incluindo a limpeza e a guarda de equipamentos e ferramentas após o término da concretagem. A equipe de trabalho corresponde a:

• 03 pedreiros;

• 03 carpinteiros;

• 02 armadores;

• 10 serventes.

Os indices para a composição de preços, em h/m³, para pedreiro, carpinteiro, armador m e servente, correspondem, respectivamente, a:

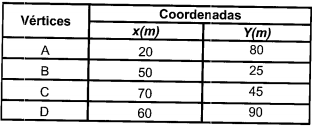

As coordenadas dos vértices de um polígono fechado obtidas através de um levantamento topográfico planimétrico estão mostradas na tabela abaixo. A partir destes dados, qual será a área desse polígono em metros quadrados?
