Com base na ABNT, NBR 6158:1995, determinou-se o tipo de ajuste do acoplamento entre o anel externo de um rolamento rígido de esferas e uma caixa de mancal bipartido, com dimensão nominal 25 mm, tendo como parâmetros do conjunto:

• dimensão máxima do anel externo do rolamento: 25,000 mm

• dimensão mínima do anel externo do rolamento: 24,991 mm

• dimensão máxima da caixa de mancal: 25,012 mm

• dimensão mínima da caixa de mancal: 24,991 mm

Conclui-se que o tipo de ajuste é

Um projetista mecânico especificou um acoplamento com dimensão nominal de 35 mm. Utilizou-se, no projeto, o sistema de ajustes eixo-base. Segundo a ABNT, NBR 6158:1995, esse acoplamento tem

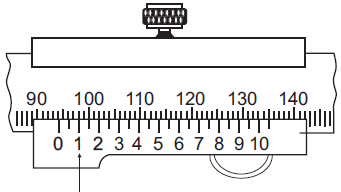

Um mecânico de uma equipe de manutenção, novato, estava inseguro quanto ao valor medido de determinada peça de importante equipamento industrial. Assim, solicitou ao seu superior que verificasse o diâmetro da peça para confirmar o resultado. Utilizando um paquímetro para medições externas, quadrimensional, o técnico da manutenção obteve a leitura da figura a seguir.

Telecurso 2000 - Metrologia

Observando-se que o traço da escala móvel que coincide com um traço qualquer da escala fixa está indicado por seta na figura, a medida que foi lida pelo técnico, em mm, é

Um projetista mecânico especificou um acoplamento entre eixo motriz e furo da engrenagem em um redutor de velocidade. Considerou que a melhor opção para o caso era um ajuste com interferência. Segundo a ABNT, NBR 6158:1995, esse acoplamento tem a

A tensão normal que atua na parede de um reservatório esférico, submetido à pressão interna exercida pelo gás armazenado no interior do reservatório, é dada pela equação

!$ σ=\large{pr \over 2e} !$, onde:

!$ σ !$ = tensão normal na parede do reservatório

p = pressão interna devido ao gás

r = raio interno do reservatório

e = espessura da parede do reservatório

Admita que um tanque tenha 3,4 m de diâmetro, 16 mm de espessura de parede e que se adote uma tensão admissível de 1200kgf/cm². A pressão máxima aproximada, dada em kgf/cm², que o tanque pode suportar, com segurança, é de

Para se manter a escorva de bombas centrífugas não afogadas, existe uma peça conectada à extremidade inferior da tubulação de sucção. A aludida peça ficará, portanto, mergulhada no líquido do reservatório de sucção, sendo denominada válvula de

Em eletricidade, define-se a potência aparente como a soma vetorial da potência ativa com a potência reativa e define-se o fator de potência como o(a)

O aumento da produção e a expansão do parque fabril de uma indústria criaram a necessidade de instalar uma nova caldeira a gás para suprir a nova demanda de vapor. Além das obras civis, como execução de fundações e paredes, serão executados serviços de montagem da caldeira, envolvendo soldagem com eletrodo revestido, corte oxiacetilênico, pintura e instalações elétricas. Portanto, para o bom andamento dos trabalhos, devem ser adotados alguns procedimentos, EXCETO

Uma determinada peça de aço de baixo teor de carbono deverá ter elevada dureza superficial, aliada a uma grande resistência ao desgaste e boa tenacidade. Para cumprir esses requisitos, o tratamento correto, dentre outros, a ser aplicado à peça é o tratamento termoquímico para endurecimento superficial, denominado

Ao fazer a manutenção de uma máquina, um mecânico retirou da mesma uma rosca quadrada de 4 entradas. Ao medir a distância entre centros do primeiro e do terceiro filete, encontrou 12 mm. Dadas 2 voltas nessa rosca, o avanço será de
