Barras cilíndricas de diâmetro de 100 mm e comprimento de 500 mm, fabricadas com os aços AISI 1030, AISI 1045, AISI 1060, AISI 1080 e AISI 4340, serão submetidas a tratamento térmico de têmpera, com resfriamento em óleo, com agitação moderada. Dentre essas barras, aquela que alcançará maior dureza no núcleo, após a têmpera, é a fabricada com o aço AISI

Analise as afirmações sobre os processos de soldagem.

I - A soldagem por arco submerso pode ser executada em todas as posições.

II - Na soldagem MIG, o arame é adicionado automaticamente por um alimentador e protegido por um gás inerte.

III - Na soldagem TIG, o arco é aberto pela vareta do metal de adição.

IV - Na soldagem com eletrodo revestido, a polaridade inversa tem maior penetração que a direta.

São corretas APENAS as afirmações

Os desenhos Y e Z são representações de desenho técnico mecânico.

PIRES, Lauro Annanias e SILVA, Regina Maria. Leitura e interpretação de desenho mecânico. São Paulo: SENAI. In: Ferreira, João & Silva, Regina Maria. Desenho mecânico. Telecurso 2000.(Adaptado)

Observe as afirmativas a seguir, relativas à peça X.

I - A representação Z está correta.

II - A representação Y está correta.

III - As representações Y e Z estão incorretas.

IV - Falta(m) linha(s) necessária(s) à compreensão do desenho na representação Y.

V - Falta(m) linha(s) necessária(s) à compreensão do desenho na representação Z.

VI - O corte utilizado nas representações Y e Z está correto.

Está correto APENAS o que afirma em

A soldagem é um processo largamente empregado nas indústrias, na fabricação ou na manutenção de peças e equipamentos. A proteção da poça de fusão é fundamental para uma soldagem de qualidade.

Analise as afirmativas abaixo, quanto à proteção da poça de fusão.

I - No processo MIG, a proteção da poça de fusão é feita por um gás inerte.

II - Na soldagem a arco com eletrodo revestido, a proteção da poça de fusão é feita pelo fluxo contido no interior do eletrodo.

III - No processo MAG, a proteção da poça de fusão é feita por um gás ativo.

IV - Na soldagem TIG, a proteção da poça de fusão é feita pelo fluxo granulado.

São corretas APENAS as afirmativas:

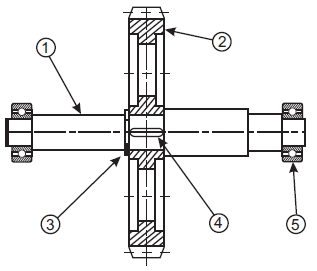

Observe o desenho abaixo.

Sobre esse desenho, considere as identificações a seguir.

I - A peça 1 é um eixo escalonado.

II - A peça 2 é uma engrenagem cilíndrica de dentes retos.

III - A peça 3 é um espaçador.

IV - A peça 4 é uma chaveta plana.

V - A peça 5 é um rolamento de contato angular de esferas.

Está correto APENAS o que se identifica em

Foi calculado o número de rotações por minuto (RPM) a ser utilizado para desbastar, no torno, um tarugo de aço com 100 mm de diâmetro, usando uma ferramenta de carboneto metálico. Os parâmetros utilizados para o cálculo foram:

• velocidade de corte - 60 m/min.

• valor de !$ \pi !$ igual a 3 para facilitar os cálculos e uniformizar as respostas

• diâmetro de 100 mm.

O número de rotações por minuto encontrado foi

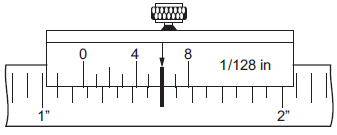

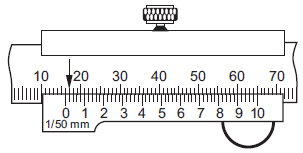

As figuras abaixo representam 2 paquímetros realizando 2 medições diferentes.

I-

II-

FONSECA, Luiz A. J. Alves da. Encarregado de Montagem Mecânica - Metrologia. Pelotas: CEFET, 2006.

Considerando que a coincidência entre os traços das escalas fixa e móvel está indicada por seta, o valor de cada leitura, nos paquímetros I e II, é, respectivamente,

Ao fresar uma peça, é possível optar por um fresamento concordante, em que o sentido de rotação da fresa é o mesmo do avanço da peça no ponto de contato, ou por um fresamento discordante, em que o sentido de rotação da fresa é contrário ao sentido de avanço da peça, no ponto de contato.

Em uma fresadora convencional, utiliza-se, preferencialmente, a fresagem discordante (em oposição), pois, assim,

Considere os processos industriais de fabricação mecânica abaixo.

I - Laminação

II - Dobramento

III - Torneamento

IV - Fresamento

V - Repuxamento

Dentre esses processos, são de conformação mecânica, sem retirada de material, APENAS

Ao efetuar a medição de uma peça mecânica com o paquímetro quadrimensional, o mecânico precisa evitar o erro de paralaxe, decorrente do(a)
