A potência de referência em um resistor de 500 !$ Ω !$ é igual a 1 mW. Nessa condição, a tensão de referência para este resistor é

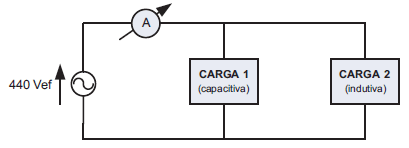

A figura abaixo representa uma instalação monofásica, com alimentação de 440 Vef, de uma companhia petroquímica, envolvendo as seguintes cargas:

CARGA 1 – 4 KW com fator de potência 0,8 (capacitivo)

CARGA 2 – 12 KW com fator de potência 0,6 (indutivo)

Nessa situação, o valor da indicação do amperímetro A, mostrado no circuito, calibrado para medir valor eficaz,

Os transformadores de potência podem possuir conservador de líquido isolante, o qual consiste em um reservatório fixado ao transformador, na parte superior do tanque. O reservatório é destinado a receber o óleo do tanque quando esse se expande devido aos efeitos do aquecimento por perdas internas. Os que não possuem o tanque de expansão são denominados transformadores

Para o levantamento da curva de resistividade do solo, no local onde será processado o aterramento do sistema elétrico de uma instalação, um dos métodos empregados é o que utiliza (4) quatro hastes alinhadas, igualmente espaçadas e cravadas a uma mesma profundidade. Nesse método, é utilizado um instrumento denominado Megger, para medida da resistência elétrica, em que o instrumento possui quatro terminais acessíveis, sendo dois para corrente e dois para potencial. O método considera que praticamente 58% da distribuição de corrente, que passa entre as hastes externas, ocorre a uma profundidade igual ao espaçamento entre as hastes. Esse Método recebe o nome de

Um eletricista de uma companhia petroquímica, para atender a uma emergência, precisa associar em série duas fontes geradoras de tensão alternada, disponíveis no momento. Não há nenhum impedimento técnico em fazer esse tipo de ligação, que é mostrada na figura acima. A tensão resultante apresenta a seguinte expressão V_XY(t)=A sin(2!$ \pi !$ 60 t + !$ θ !$°). O valor de A, em Volts, e !$ θ !$°, em graus, será, respectivamente,

Uma linha trifásica de 220 Vef, sequência A-B-C, mostrada na figura acim,a alimenta uma carga equilibrada ligada em triângulo (!$ \Delta !$) com !$ Z_{\Delta} !$ = 10 !$ \angle !$60°. Dentre os intervalos de potência abaixo, qual apresenta o valor da potência ativa total (trifásica) dissipada na carga trifásica !$ Z_{\Delta} !$ ?

Considere !$ \sqrt3 !$= 1,73

Um transformador monofásico com dois enrolamentos secundários (1 e 2) e tomada central CT é submetido a uma tensão primária de 220 Volts eficazes, conforme mostrado no circuito acima. A relação de espiras para cada enrolamento secundário é 5:1. Nessa condição, a tensão secundária eficaz, de cada enrolamento (1 e 2), em relação ao CT, será

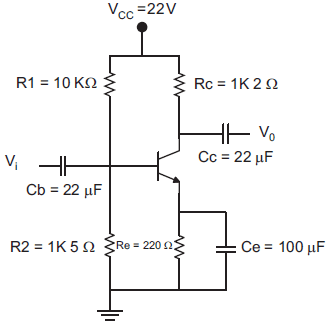

A figura abaixo representa um amplificador de um estágio, emissor comum e que opera em um ponto de operação I_C, V_CE.

O circuito está polarizado de tal forma que, quando submetido a um sinal de magnitude adequado na entrada, a saída aparece amplificada sem distorção.

Nesse contexto, afirma-se que

Sabe-se que um indutor de L= 1H é alimentado por uma fonte senoidal V_L(t) = A sen (wt + 30°), com w= 10 rd/s e valor de pico A = 10 Volts. A expressão da corrente I_L(t) que circula no indutor é

Para o circuito apresentado na figura abaixo, o valor da resistência equivalente Req, vista pelo par de terminais X e Y, será
