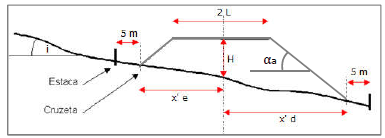

Atente ao desenho esquemático da seção de aterro abaixo representada e aos dados que se seguem.

Dados:

2L é a largura do coroamento do aterro;

H é a altura média da seção transversal;

X’e é a largura da projeção do talude esquerdo;

X’d é a largura da projeção do talude direito;

D é a distancia de seção a seção;

Seção A

2L = 12,00 m;

H = 5,70 m;

X’ e = 10,00 m;

X’ d = 15,00 m;

DAB = 20,00 m;

Seção B

2L = 12,00 m;

H = 8,57 m;

X’e = 13,00 m;

X’d = 18,50 m;

DBC = 20,00 m;

Seção C

2L = 12,00 m;

H = 9,53 m;

X’e = 14,00 m;

X’d = 19,25 m;

Cálculo da Área:

S = H x [(2L + (X’e + x’d))]:2

Cálculo do Volume Parcial: V = D x (S1 + S2)/2

Cálculo do Volume Total: V_TOTAL = V_AB + V_BC

Sabendo-se que a distância entre estacas é de 20 metros e considerando os trapézios como aproximadamente regulares, de acordo com os dados apresentados, é correto afirmar que o volume total (V_TOTAL) de aterro entre três seções, ou seja, de A para B e de B para C, que compõem o trecho do subleito de um corpo estradal, em m³, é

Texto – Nós, os brasileiros

Uma editora europeia me pede que traduza poemas de autores estrangeiros sobre o Brasil. Como sempre, eles falam da floresta Amazônica, uma floresta muito pouco real, aliás. Um bosque poético, com “mulheres de corpos alvíssimos espreitando entre os troncos das árvores, [...]”. Não faltam flores azuis, rios cristalinos e tigres mágicos.

Traduzo os poemas por dever de ofício, mas com uma secreta – e nunca realizada – vontade de inserir ali um grãozinho de realidade.

Nas minhas idas (nem tantas) ao exterior, onde convivi, sobretudo, com escritores ou professores e estudantes universitários – portanto, gente razoavelmente culta – fui invariavelmente surpreendida com a profunda ignorância a respeito de quem, como e o que somos.

– A senhora é brasileira? Comentaram espantados alunos de uma universidade americana famosa. – Mas a senhora é loira!

Depois de ler, num congresso de escritores em Amsterdã, um trecho de um dos meus romances traduzido em inglês, ouvi de um senhor elegante, dono de um antiquário famoso, que segurou comovido minhas duas mãos:

– Que maravilha! Nunca imaginei que no Brasil houvesse pessoas cultas!

Pior ainda, no Canadá alguém exclamou incrédulo:

– Escritora brasileira? Ué, mas no Brasil existem editoras?

A culminância foi a observação de uma crítica berlinense, num artigo sobre um romance meu editado por lá, acrescentando, a alguns elogios, a grave restrição: “porém não parece um livro brasileiro, pois não fala nem de plantas nem de índios nem de bichos”.

Diante dos três poemas sobre o Brasil, esquisitos para qualquer brasileiro, pensei mais uma vez que esse desconhecimento não se deve apenas à natural (ou inatural) alienação estrangeira quanto ao geograficamente fora de seus interesses, mas também a culpa é nossa. Pois o que mais exportamos de nós é o exótico e o folclórico.

Em uma feira do livro de Frankfurt, no espaço brasileiro, o que se via eram livros (não muito bem arrumados), muita caipirinha na mesa, e televisões mostrando carnaval, futebol, praias e... matos.

E eu, mulher essencialmente urbana, escritora das geografias interiores de meus personagens eróticos, me senti tão deslocada quanto um macaco em uma loja de cristais.

Mesmo que tentasse explicar, ninguém acreditaria que eu era tão brasileira quanto qualquer negra de origem africana vendendo acarajé nas ruas de Salvador. Porque o Brasil é tudo isso.

E nem a cor de meu cabelo e olhos, nem meu sobrenome, nem os livros que li na infância, nem o idioma que falei naquele tempo, além do português, me fazem menos nascida e vivida nesta terra de tão surpreendentes misturas: imensa, desaproveitada, instigante e (por que ter medo da palavra?) maravilhosa.

(Lya Luft. Pensar é transgredir. Rio de Janeiro:

Record, 2009, pág. 49 – 51)

Texto – Nós, os brasileiros

Uma editora europeia me pede que traduza poemas de autores estrangeiros sobre o Brasil. Como sempre, eles falam da floresta Amazônica, uma floresta muito pouco real, aliás. Um bosque poético, com “mulheres de corpos alvíssimos espreitando entre os troncos das árvores, [...]”. Não faltam flores azuis, rios cristalinos e tigres mágicos.

Traduzo os poemas por dever de ofício, mas com uma secreta – e nunca realizada – vontade de inserir ali um grãozinho de realidade.

Nas minhas idas (nem tantas) ao exterior, onde convivi, sobretudo, com escritores ou professores e estudantes universitários – portanto, gente razoavelmente culta – fui invariavelmente surpreendida com a profunda ignorância a respeito de quem, como e o que somos.

– A senhora é brasileira? Comentaram espantados alunos de uma universidade americana famosa. – Mas a senhora é loira!

Depois de ler, num congresso de escritores em Amsterdã, um trecho de um dos meus romances traduzido em inglês, ouvi de um senhor elegante, dono de um antiquário famoso, que segurou comovido minhas duas mãos:

– Que maravilha! Nunca imaginei que no Brasil houvesse pessoas cultas!

Pior ainda, no Canadá alguém exclamou incrédulo:

– Escritora brasileira? Ué, mas no Brasil existem editoras?

A culminância foi a observação de uma crítica berlinense, num artigo sobre um romance meu editado por lá, acrescentando, a alguns elogios, a grave restrição: “porém não parece um livro brasileiro, pois não fala nem de plantas nem de índios nem de bichos”.

Diante dos três poemas sobre o Brasil, esquisitos para qualquer brasileiro, pensei mais uma vez que esse desconhecimento não se deve apenas à natural (ou inatural) alienação estrangeira quanto ao geograficamente fora de seus interesses, mas também a culpa é nossa. Pois o que mais exportamos de nós é o exótico e o folclórico.

Em uma feira do livro de Frankfurt, no espaço brasileiro, o que se via eram livros (não muito bem arrumados), muita caipirinha na mesa, e televisões mostrando carnaval, futebol, praias e... matos.

E eu, mulher essencialmente urbana, escritora das geografias interiores de meus personagens eróticos, me senti tão deslocada quanto um macaco em uma loja de cristais.

Mesmo que tentasse explicar, ninguém acreditaria que eu era tão brasileira quanto qualquer negra de origem africana vendendo acarajé nas ruas de Salvador. Porque o Brasil é tudo isso.

E nem a cor de meu cabelo e olhos, nem meu sobrenome, nem os livros que li na infância, nem o idioma que falei naquele tempo, além do português, me fazem menos nascida e vivida nesta terra de tão surpreendentes misturas: imensa, desaproveitada, instigante e (por que ter medo da palavra?) maravilhosa.

(Lya Luft. Pensar é transgredir. Rio de Janeiro:

Record, 2009, pág. 49 – 51)

Na verificação do procedimento de campo, as seções devem ser niveladas e contraniveladas (nivelamento geométrico duplo), e os desníveis obtidos nos dois casos comparados. A diferença encontrada deve estar abaixo de uma tolerância estabelecida. Normalmente esta tolerância é dada por tolerância altimétrica = n . k^1/2, onde n = 20 mm e k é a distância média nivelada em quilômetros, ou seja, a média da distância percorrida no nivelamento e contranivelamento.

Sejam os valores abaixo correspondentes ao nivelamento e contranivelamento de uma seção definida por dois pontos A e B, sabendo-se que:

Desnível do nivelamento ΔH NIV = 3,562 m (sentido de A para B)

Desnível do contranivelamento ΔH CON = - 3,564 m (sentido de B para A)

Distância nivelada (nivelamento) DNIV = 156,14 m

Distância nivelada (contranivelamento) DCON = 163,45 m

Tolerância altimétrica (t) = 20 mm . k^1/2

Erro Cometido (Ec):

Ec = |ΔH NIV | - | ΔH CON |

Distância média nivelada (Dm):

Dm = (DNIV + DCON )/2

Cálculo da tolerância (t):

t = 20 mm . k^1/2

Verificação da relação erro e tolerância: | Ec | < t

Considerando os dados acima para a verificação do nivelamento, pode-se afirmar corretamente que

Na representação cartográfica, sistematicamente, a equidistância entre uma determinada curva e outra tem que ser constante. Equidistância é o espaçamento, ou seja, a distância vertical entre as curvas de nível. Essa equidistância varia de acordo com a escala da carta, com o relevo e com a precisão do levantamento. Quando o detalhe é muito escarpado, deixa-se de representar uma curva ou outra, porque além de sobrecarregar a área dificulta a leitura. Imprescindível na representação altimétrica em curvas de nível é a colocação dos valores quantitativos das curvas mestras. Assinale a opção que apresenta corretamente a correspondência entre escala, equidistância e valores quantitativos das curvas mestras.

Texto – Nós, os brasileiros

Uma editora europeia me pede que traduza poemas de autores estrangeiros sobre o Brasil. Como sempre, eles falam da floresta Amazônica, uma floresta muito pouco real, aliás. Um bosque poético, com “mulheres de corpos alvíssimos espreitando entre os troncos das árvores, [...]”. Não faltam flores azuis, rios cristalinos e tigres mágicos.

Traduzo os poemas por dever de ofício, mas com uma secreta – e nunca realizada – vontade de inserir ali um grãozinho de realidade.

Nas minhas idas (nem tantas) ao exterior, onde convivi, sobretudo, com escritores ou professores e estudantes universitários – portanto, gente razoavelmente culta – fui invariavelmente surpreendida com a profunda ignorância a respeito de quem, como e o que somos.

– A senhora é brasileira? Comentaram espantados alunos de uma universidade americana famosa. – Mas a senhora é loira!

Depois de ler, num congresso de escritores em Amsterdã, um trecho de um dos meus romances traduzido em inglês, ouvi de um senhor elegante, dono de um antiquário famoso, que segurou comovido minhas duas mãos:

– Que maravilha! Nunca imaginei que no Brasil houvesse pessoas cultas!

Pior ainda, no Canadá alguém exclamou incrédulo:

– Escritora brasileira? Ué, mas no Brasil existem editoras?

A culminância foi a observação de uma crítica berlinense, num artigo sobre um romance meu editado por lá, acrescentando, a alguns elogios, a grave restrição: “porém não parece um livro brasileiro, pois não fala nem de plantas nem de índios nem de bichos”.

Diante dos três poemas sobre o Brasil, esquisitos para qualquer brasileiro, pensei mais uma vez que esse desconhecimento não se deve apenas à natural (ou inatural) alienação estrangeira quanto ao geograficamente fora de seus interesses, mas também a culpa é nossa. Pois o que mais exportamos de nós é o exótico e o folclórico.

Em uma feira do livro de Frankfurt, no espaço brasileiro, o que se via eram livros (não muito bem arrumados), muita caipirinha na mesa, e televisões mostrando carnaval, futebol, praias e... matos.

E eu, mulher essencialmente urbana, escritora das geografias interiores de meus personagens eróticos, me senti tão deslocada quanto um macaco em uma loja de cristais.

Mesmo que tentasse explicar, ninguém acreditaria que eu era tão brasileira quanto qualquer negra de origem africana vendendo acarajé nas ruas de Salvador. Porque o Brasil é tudo isso.

E nem a cor de meu cabelo e olhos, nem meu sobrenome, nem os livros que li na infância, nem o idioma que falei naquele tempo, além do português, me fazem menos nascida e vivida nesta terra de tão surpreendentes misturas: imensa, desaproveitada, instigante e (por que ter medo da palavra?) maravilhosa.

(Lya Luft. Pensar é transgredir. Rio de Janeiro:

Record, 2009, pág. 49 – 51)

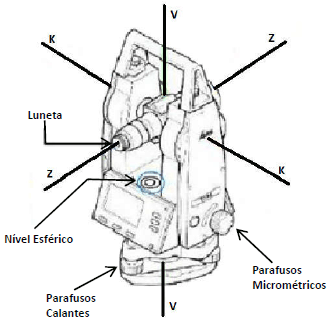

Os teodolitos são equipamentos destinados à medição de ângulos, horizontais ou verticais, objetivando a determinação de ângulos internos e externos de uma poligonal, bem como a posição de determinados detalhes necessários a um levantamento topográfico. É imprescindível ao profissional da topografia o conhecimento das diversas partes que compõem tais aparelhos, assim como suas funções.

Sobre as funções das peças componentes de um teodolito, é correto afirmar que
